Spesifikasi

Karakteristik Utama

Koeksistensi Torsi Tinggi dan Redaman Tinggi

Melindungi Roda Gigi Inti

Beradaptasi dengan Kondisi Pengoperasian yang Kompleks

Bidang Aplikasi Utama

Koneksi antara mesin dan alternator pada genset diesel berdaya tinggi, memerlukan penekanan getaran torsional frekuensi rendah dan menahan guncangan

Sistem penggerak pompa hidrolik pada mesin teknik berat (misalnya ekskavator besar)

Sistem transmisi tenaga kapal khusus, memerlukan keandalan tinggi dan ketahanan guncangan

Ujung penggerak peralatan uji kelas atas, memerlukan transmisi presisi sekaligus mengisolasi getaran dari sumber listrik

Model	Torsi Nominal (N·m)	Diizinkan kecepatan rotasi (rpm)	Diameter lubang poros (mm) d₁、d₂	Panjang lubang poros L		D	B	s	Momen kelembaman ()	Berat (kg)
				berbentuk Y	Berbentuk J₁
RSK-LZ1	112	5000	12,14	32	27	76	42	2.5	0.001	1.53
			16,18,19	42	30					1.60
			20,22,24	52	38					1.67
RSK-LZ2	250	5000	16,18,19	42	30	90	50	2.5	0.002	2.70
			20,22,24	52	38					2.76
			25,28	62	44				0.003	2.79
			30,32	82	60					3.00
RSK-LZ3	630	4500	25,28	62	44	118	70	3	0.011	6.49
			30,32,35,38	82	60					7.05
			40,42	112	84				0.012	7.31
RSK-LZ4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	4	0.044	16.20
			60	142	107				0.045	15.25
RSK-LZ5	4500	4000	50,55,56	112	84	192	90	4	0.100	24.82
			60,63,65,70,71,75	142	107				0.107	27.02
			80	172	132				0.108	25.44
RSK-LZ6	8000	3300	60,63,65,70,71,75	142	107	230	112	5	0.238	40.89
			80,85,90,95	172	132				0.242	40.15
RSK-LZ7	11200	2900	70,71,75	142	107	260	112	5	0.406	54.93
			80,85,90,95	172	132				0.428	59.14
			100.110	212	167				0.443	59.60
RSK-LZ8	18000	2500	80,85,90,95	172	132	300	128	6	0.860	89.35
			100.110,120,125	212	167				0.911	94.67
			130	252	202				0.908	87.43
RSK-LZ9	25000	2300	90,95	172	132	335	150	7	1.559	113.9
			100.110,120,125	212	167				1.678	138.1
			130.140.150	252	202				1.733	136.6

Model	Torsi Nominal (N·m)	Diizinkan kecepatan rotasi (rpm)	Diameter lubang poros (mm) d₁、d₂	Panjang lubang poros L		D	B	s	Momen kelembaman (	Berat (kg)
Model	Torsi Nominal (N·m)	Diizinkan kecepatan rotasi (rpm)	Diameter lubang poros (mm) d₁、d₂	berbentuk Y	Berbentuk J₁	D	B	s	Momen kelembaman (	Berat (kg)
RSK-LZ10	31500	2100	100.110,120,125	212	167	355	152	8	2.236	165.5
			130.140.150	252	202				2.362	169.3
			160.170	302	242				2.422	164.0
RSK-LZ11	40000	2000	110.120.125	212	167	380	172	8	3.054	190.9
			130.140.150	252	202				3.249	203.1
			160.170,180	302	242				3.369	202.1
RSK-LZ12	630000	1700	130.140.150	252	202	445	182	8	6.146	288.5
			160.170,180	302	242				6.432	296.6
			190.200	352	282				6.524	288.0
RSK-LZ13	100000	1500	150	252	202	515	218	8	12.76	413.6
			160.170,180	302	242				13.62	469.2
			190.200,220	352	282				14.19	480.0
			240	410	330				13.98	436.1
RSK-LZ14	125000	1400	170.180	302	242	560	218	8	19.90	581.5
			190.200,220	352	282				21.17	621.7
			240.250.260	410	330				21.67	599.4
RSK-LZ15	160000	1300	190.200,220	352	282	590	240	10	28.08	736.9
			240.250.260	410	330				29.18	730.5
			280.300	470	380				29.52	702.1
RSK-LZ16	250000	1000	220	352	282	695	265	10	56.21	1045
			240.250.260	410	330				60.05	1129
			280.300,320,	470	380				60.56	1144
			340	550	450				62.47	1064
RSK-LZ17	355000	950	240.250.260	410	330	770	285	10	105.5	1500
			280.300,320,	470	380				102.3	1557
			340.360.380	550	450				106.0	1535
RSK-LZ18	450000	850	250.260	410	330	860	300	13	152.3	1902
			280.300,320,	470	380				161.5	2025
			340.360.380	550	450				169.9	2062
			400.420	650	540				175.4	2029
RSK-LZ19	630000	750	280.300,320,	470	380	970	322	14	283.7	2818
			340.360.380	550	450				303.4	2963
			400.420,440,450	650	540				323.2	3068
RSK-LZ20	1120000	650	320,	470	380	1160	355	15	581.2	4010
			340.360.380	550	450				624.5	4426
			400.420,440,450,460,480,500	650	540				669.4	4715
RSK-LZ21	1800000	530	380	550	450	1440	360	18	1565	7293
			400.420,440,450,460,480,500	650	540				1715	8228
			530.560.600.630	800	680				1880	8699
RSK-LZ22	2240000	500	420.440.450.460.480.500	650	540	1520	405	19	2338	9736
			530.560.600.630	800	680				2596	10631
			670.710.750	—	780				2522	9473
RSK-LZ23	2800000	460	480.500	650	540	1640	440	20	3490	11946
			530.560.600.630	800	680				3972	13822
			670.710.750	—	780				3949	12826
			800.850	—	880				3982	12095

Jelaskan

Crowned/Straight Gear Mesh: Digunakan untuk mentransmisikan torsi tinggi dan memberikan kemampuan kompensasi perpindahan besar dengan sudut besar.

Rakitan Pin Fleksibel: Biasanya disusun pada permukaan ujung atau melingkar di sekitar selongsong roda gigi, bertindak sebagai jalur transmisi/peredaman gaya sekunder atau paralel. Fungsi utamanya mungkin meliputi:

Menyerap getaran frekuensi tinggi dan beban kejut, melindungi gigi gigi.

Memberikan bantalan empuk saat start-up dan pengereman, mengurangi torsi tumbukan pada roda gigi.

Memberikan redaman torsi tambahan, meningkatkan karakteristik dinamis sistem penggerak.

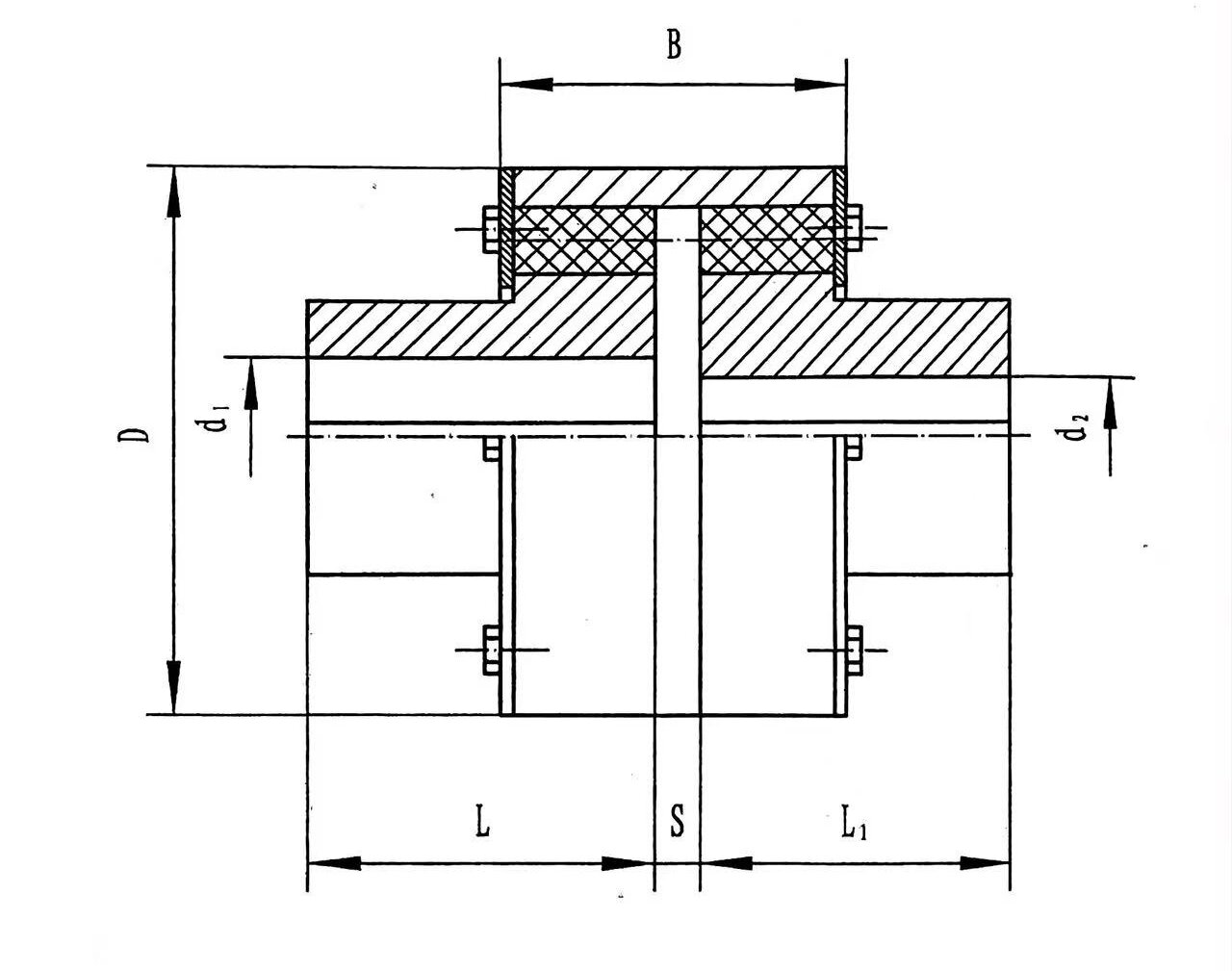

Struktur Dasar

Jalur Transmisi Gaya Utama: Dua setengah kopling flensa dengan roda gigi internal (atau eksternal) bertautan dengan selongsong roda gigi perantara yang dilengkapi roda gigi eksternal (atau internal) bermahkota. Ini membentuk transmisi torsi utama dan mekanisme kompensasi misalignment.

Jalur Peredam Tambahan: Cincin pin nilon (atau baja paduan) ditambahkan di antara selongsong roda gigi dan satu flensa atau di antara dua flensa. Pin ini dilengkapi dengan elastomer karet/poliuretan. Bagian ini merupakan tahap redaman elastis paralel.

Pelumasan dan Penyegelan: Gigi roda gigi memerlukan pelumasan yang baik (gemuk atau oli), sedangkan bagian pin biasanya dirancang bebas pelumasan. Oleh karena itu, seluruh kopling memerlukan penyegelan terkotak yang rumit untuk mencegah kontaminasi pelumas pada elemen elastis.

Kinerja struktural:

Tepi luar dari dua flensa setengah kopling dan tepi dalam selongsong luar dibuat menjadi alur berbentuk setengah elemen dengan radius yang sama, digabungkan untuk membentuk lubang pin kolom untuk menyematkan pin kolom. Kopling setengah poros penggerak menggerakkan selongsong luar melalui pin kolom, dan selongsong luar menggerakkan setengah kopling poros penggerak untuk berputar melalui pin kolom untuk mengirimkan torsi.

Suhu kerja -20 ℃~ 70 ℃.

Karakteristik Utama

Koeksistensi Torsi Tinggi dan Redaman Tinggi: Secara teoritis mampu memenuhi tuntutan ganda yang ketat yaitu transmisi tugas berat dan isolasi benturan/getaran kuat.

Melindungi Roda Gigi Inti: Pin fleksibel bertindak sebagai "garis pertahanan pertama", yang menyerap sebagian besar guncangan sementara, sehingga berpotensi memperpanjang masa pakai selongsong roda gigi yang mahal secara signifikan.

Beradaptasi dengan Kondisi Pengoperasian yang Kompleks: Mungkin cocok untuk aplikasi dengan fluktuasi torsi yang parah, siklus start-stop yang sering, atau ketidaksejajaran dan getaran yang terjadi bersamaan.

Bidang Aplikasi Utama

Koneksi antara mesin dan alternator pada genset diesel berdaya tinggi, memerlukan penekanan getaran torsional frekuensi rendah dan menahan guncangan.

Sistem penggerak pompa hidrolik pada mesin teknik berat (misalnya ekskavator besar).

Sistem transmisi tenaga kapal khusus, memerlukan keandalan tinggi dan ketahanan guncangan.

Drive end peralatan uji kelas atas, yang memerlukan transmisi presisi sekaligus mengisolasi getaran dari sumber listrik.
