Grosir RSK-CPL Cakram Diafragma Tahan Lama Tipe Penjepit Kopling Paduan Aluminium mengkompensasi penyimpangan sudut dan aksial

Rumah / Produk / Kopling Servo / Kopling Diafragma / RSK-CPL Cakram Diafragma Tahan Lama Tipe Penjepit Kopling Paduan Aluminium mengkompensasi penyimpangan sudut dan aksial

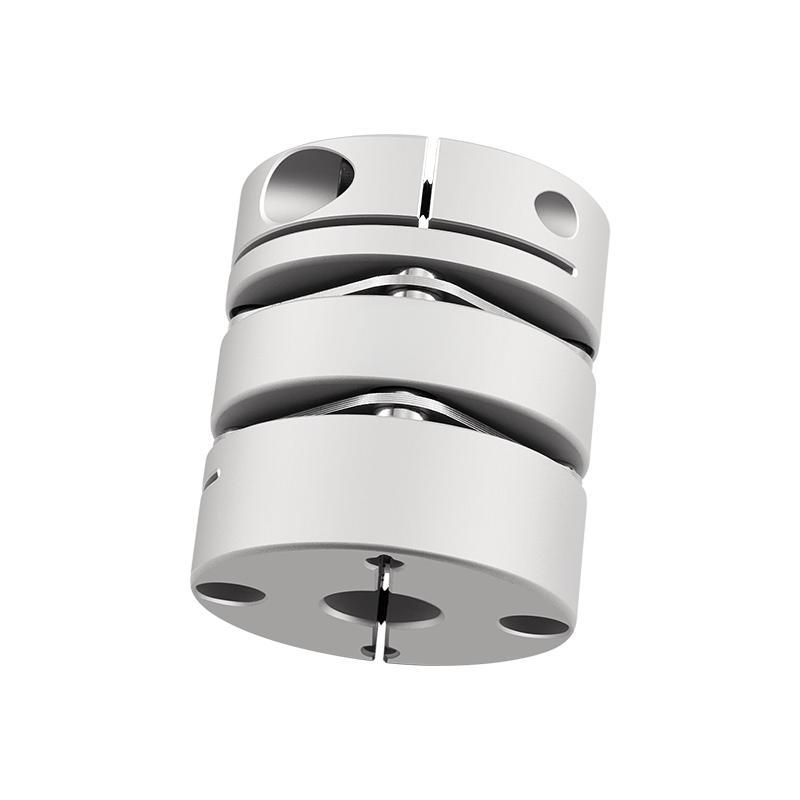

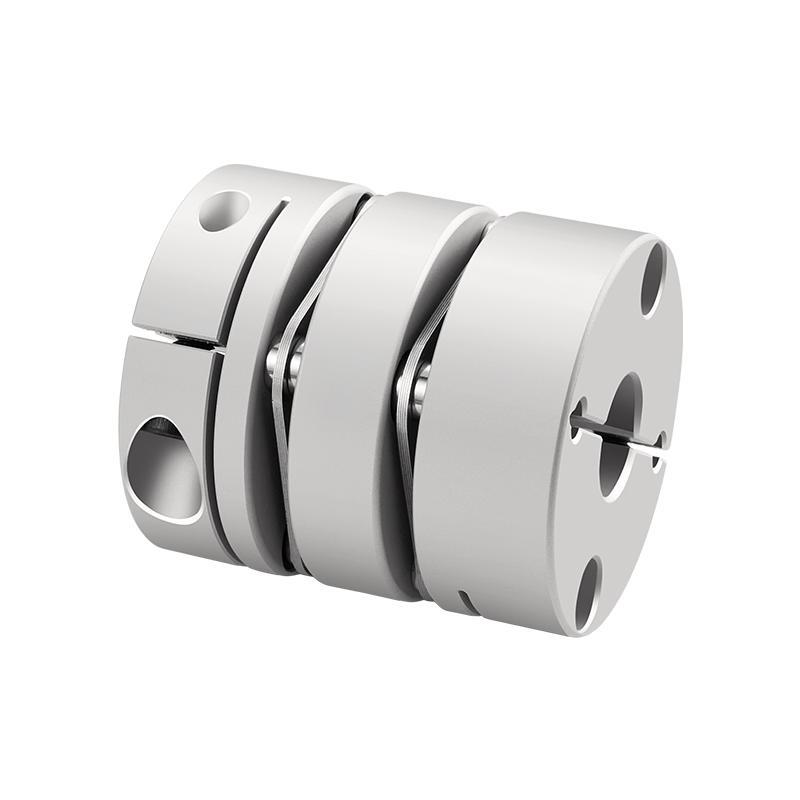

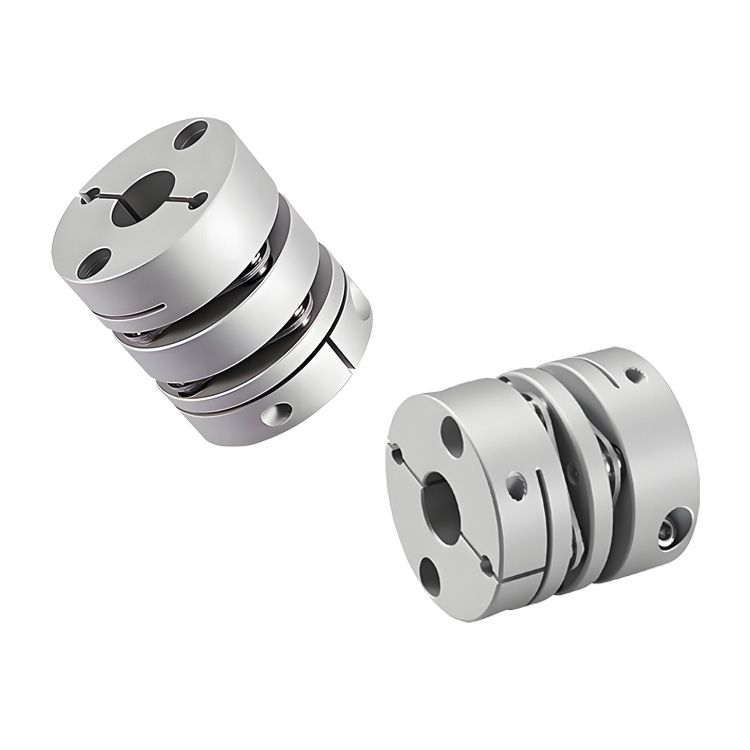

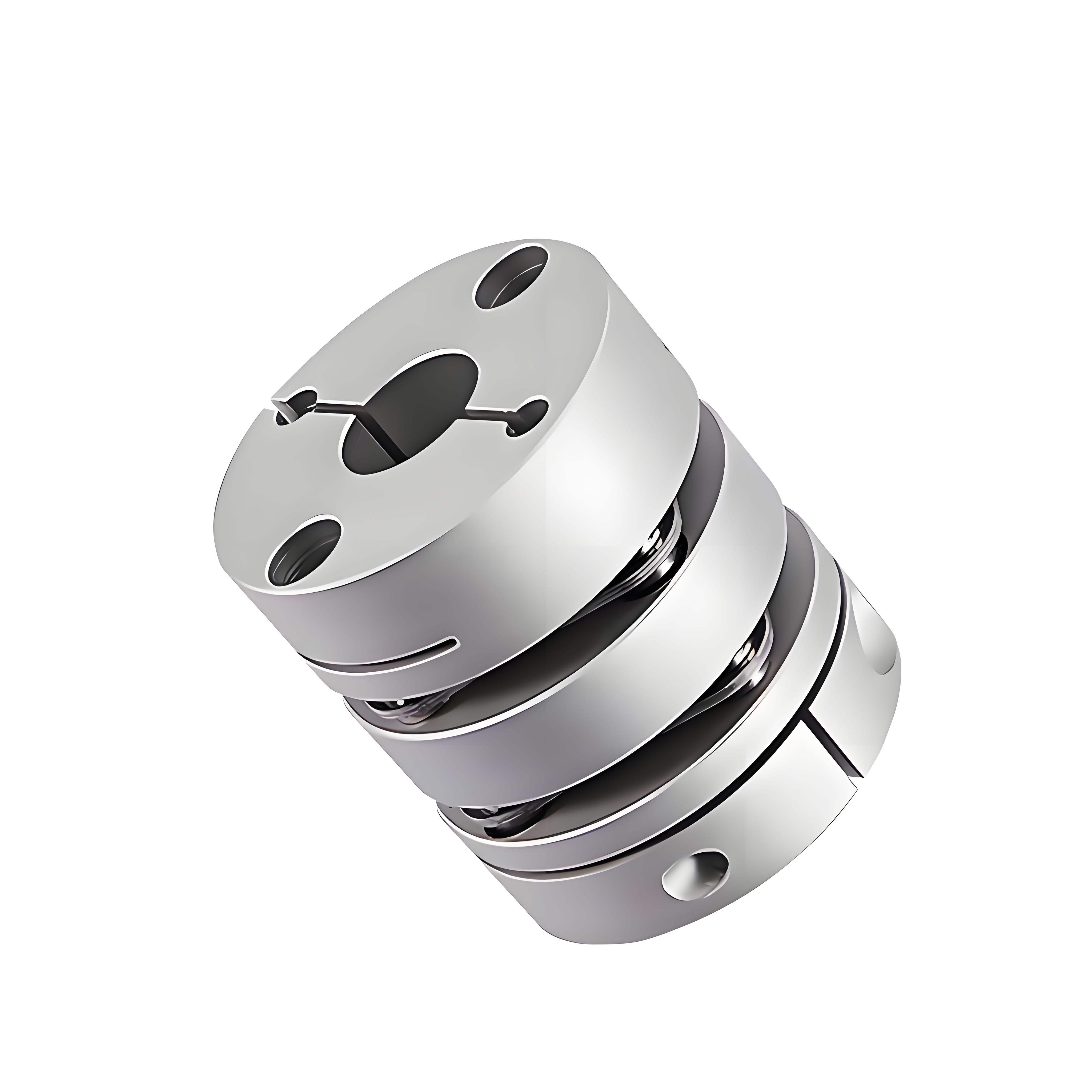

RSK-CPL Cakram Diafragma Tahan Lama Tipe Penjepit Kopling Paduan Aluminium mengkompensasi penyimpangan sudut dan aksial

RSK-CPL Cakram Diafragma Tahan Lama Tipe Penjepit Kopling Paduan Aluminium mengkompensasi penyimpangan sudut dan aksial

Hubungi Kami
  • Spesifikasi
  • Deskripsi
Spesifikasi

> Selongsong poros terbuat dari paduan aluminium berkekuatan tinggi

> Diafragma terbuat dari baja tahan karat 304

> Kekakuan torsi tinggi, dapat mengontrol putaran poros secara akurat, dan dapat dikontrol dengan presisi tinggi

> Sambungan poros dan selongsong poros bebas celah dirancang khusus untuk motor servo dan stepper

> Inersia ultra-rendah, sensitivitas tinggi, cocok untuk operasi kecepatan tinggi.

>Karakteristik rotasi searah jarum jam dan berlawanan arah jarum jam sama persis.
>Diafragma baja tahan karat mengkompensasi penyimpangan sudut dan aksial

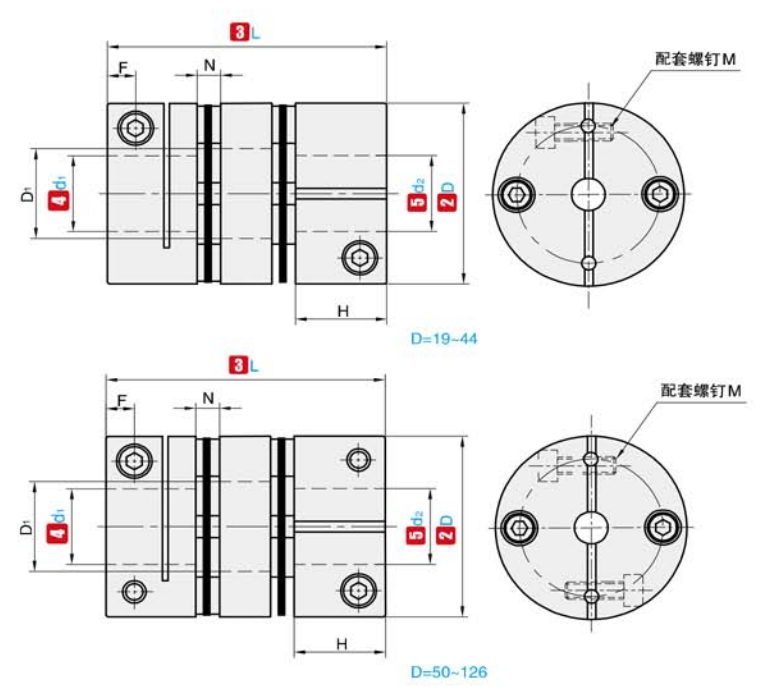

①TIDAK. ②D ③L ④d₁ ⑤d₂ Rentang opsional E D1 N F H M Mengencangkan torsi sekrup
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①TIDAK. ②D ③L Torsi terukur
(N ·m) 		Eksentrisitas yang diijinkan
(mm) 		Lendutan yang diijinkan
(°) 		Deviasi aksial yang diijinkan
(mm) 		Kecepatan yang diijinkan
(rpm) 		Kekakuan pembalikan statis
(N ·m/rad) 		Momen inersia Berat
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
