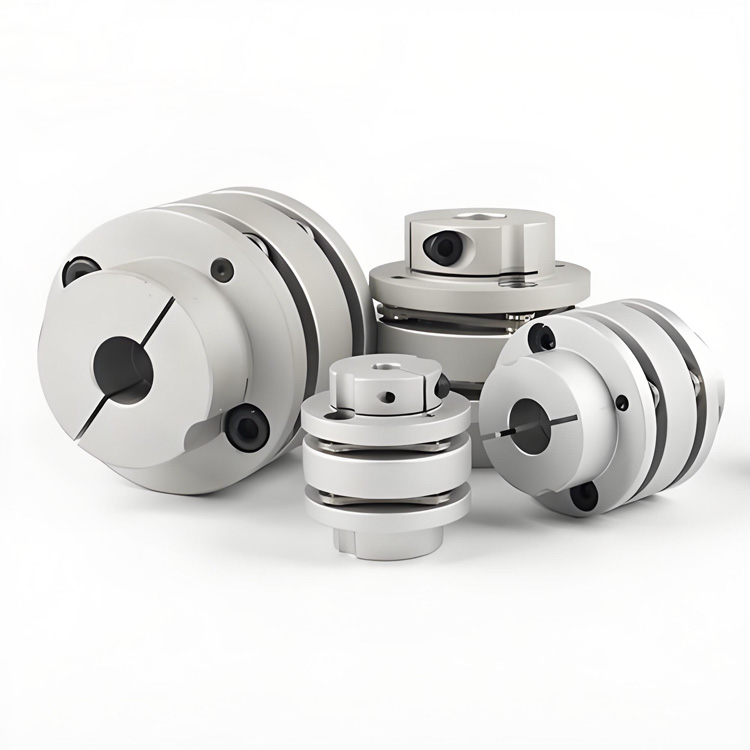

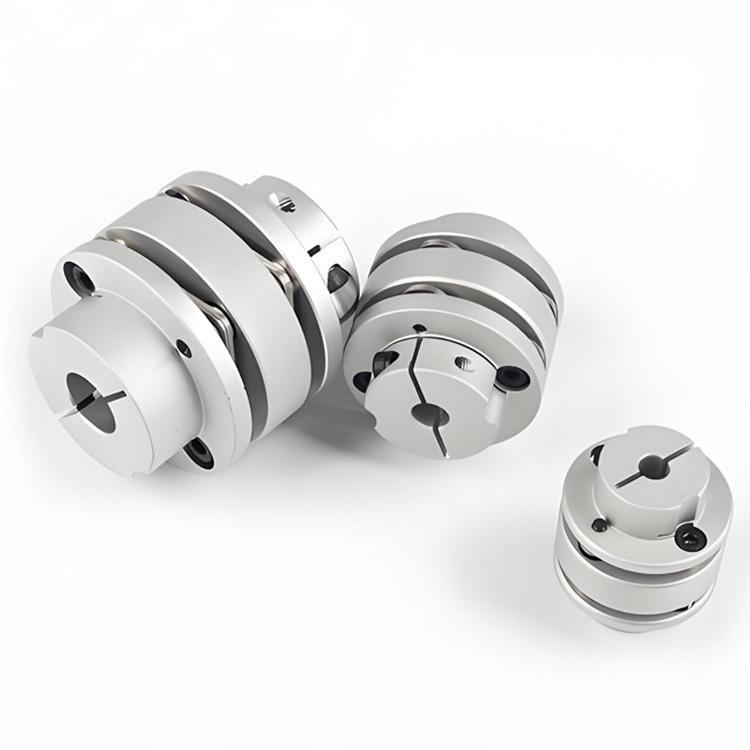

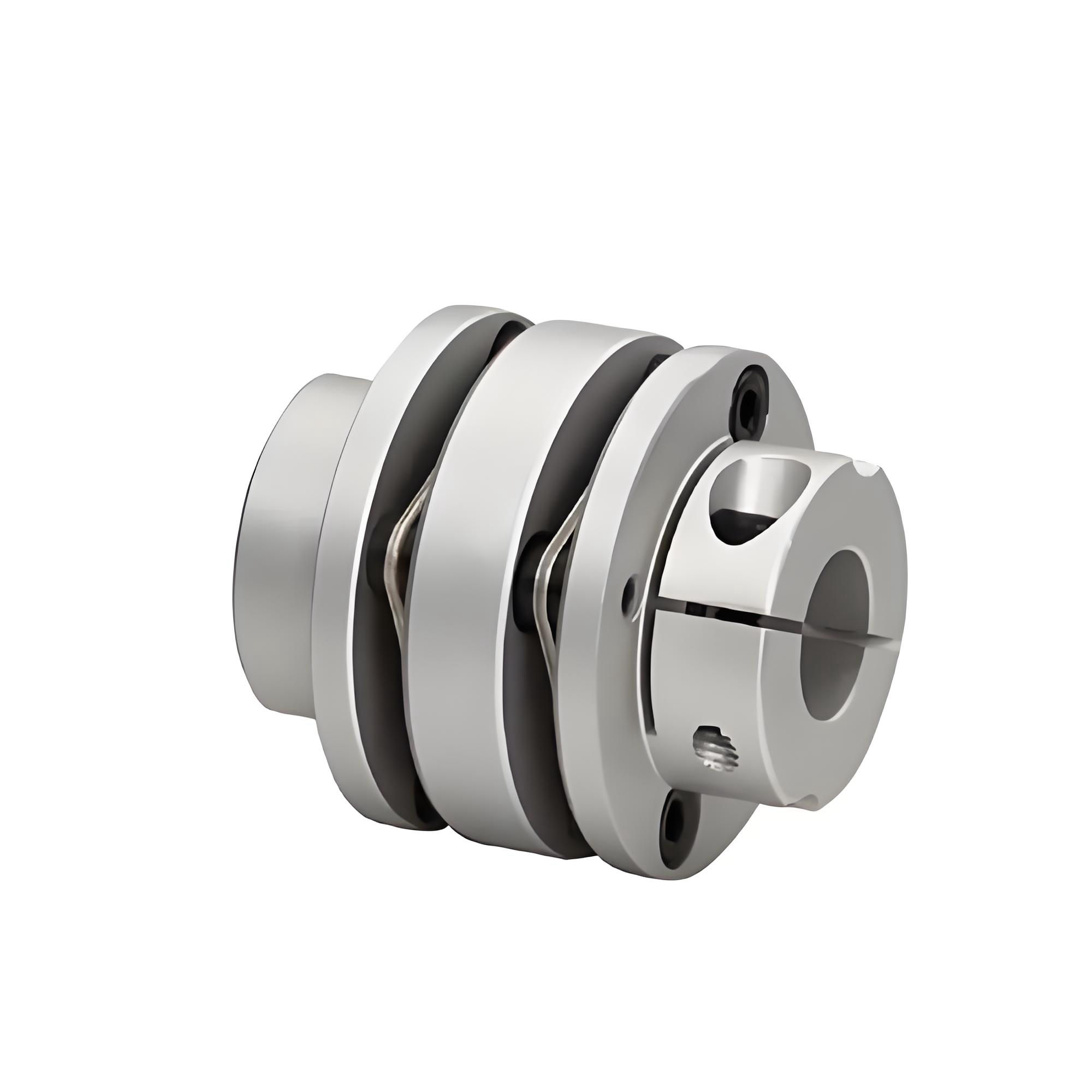

RSK-CPLT Jenis Penjepit Kopling Poros Berlangkah Diafragma Ganda Paduan Aluminium Fleksibel Kinerja Tinggi Digunakan untuk Mesin Listrik

RSK-CPLT Jenis Penjepit Kopling Poros Berlangkah Diafragma Ganda Paduan Aluminium Fleksibel Kinerja Tinggi Digunakan untuk Mesin Listrik

Hubungi Kami
  • Spesifikasi
  • Deskripsi
Spesifikasi

> Selongsong poros paduan aluminium berkekuatan tinggi

> Diafragma terbuat dari baja tahan karat 304

>Kekakuan torsi tinggi, dapat mengontrol putaran poros secara akurat, dapat melakukan kontrol presisi tinggi

>Dirancang untuk motor servo dan stepper

> Sambungan poros dan selongsong poros bebas celah cocok untuk rotasi maju dan mundur

> Inersia rendah, cocok untuk operasi kecepatan tinggi

>Metode pengencangan sekrup penjepit

①TIDAK. ②D ③L ④d₁  ⑤d₂ Rentang opsional D₂ E N D1 H M Mengencangkan torsi sekrup
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①TIDAK. ②D ③L Torsi terukur
(N ·m) 		Eksentrisitas yang diijinkan
(mm) 		Lendutan yang diijinkan
(°) 		Deviasi aksial yang diijinkan
(mm) 		Kecepatan yang diijinkan
(rpm) 		Kekakuan pembalikan statis
(N ·m/rad) 		Momen inersia
(kg ·m²) 		Berat
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1×10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1×10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7×10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3×10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
