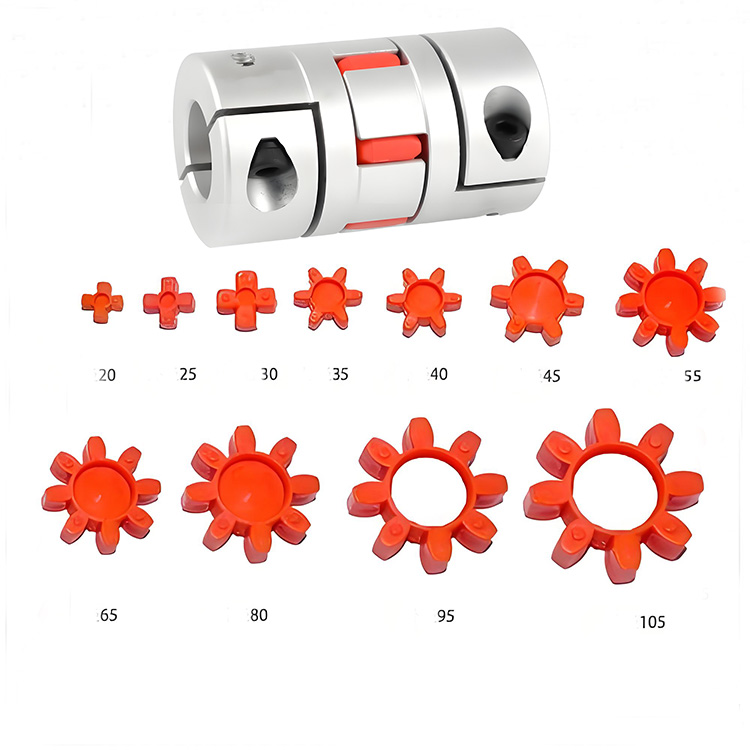

RSK-CPFC OEM Jenis penjepit Kopling Poros Fleksibel Jaw/Spider Paduan Aluminium Kekuatan Tinggi untuk Transmisi Motor

Hubungi Kami

Spesifikasi

>Badan utama terbuat dari paduan aluminium berkekuatan tinggi

> Nol serangan balik, cocok untuk rotasi maju dan mundur

>Koloid terbuat dari poliuretan, yang memiliki ketahanan aus yang baik

>Tahan minyak dan isolasi listrik, bodi elastis tengah dapat menyerap getaran

> Kompensasi deviasi radial, sudut dan aksial

> Desain yang dapat dilepas untuk memudahkan pemasangan

>Metode pengencangan sekrup penjepit

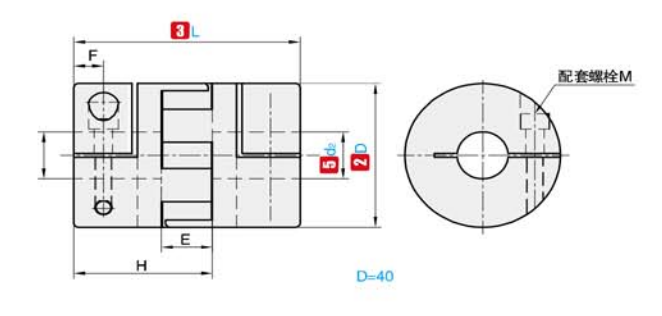

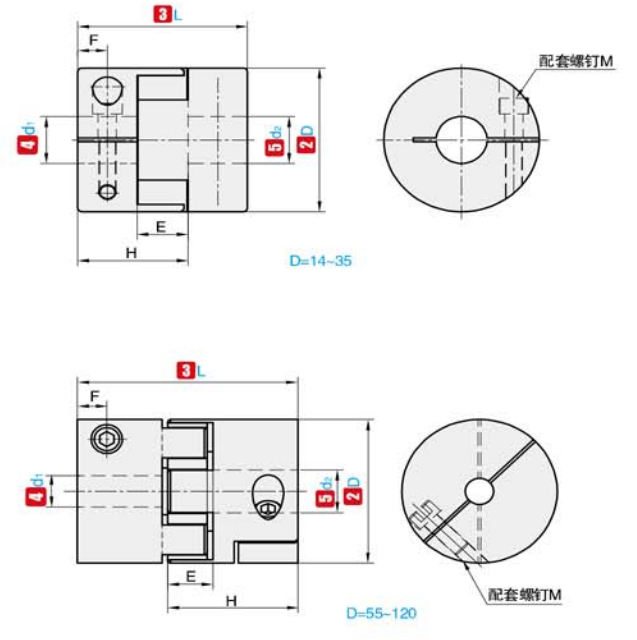

①TIDAK.	②D	③L	④d₁⑤d₂ (Cakupan opsional)	E	F	H	M	Torsi sekrup pengencang (N·m)
RSK-CPFC	14	22	3 4 5 6 6.35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9,525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9.525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①TIDAK.	②D	③L	Torsi terukur	Eksentrisitas yang diizinkan	Penyimpangan sudut yang diperbolehkan	Deviasi aksial yang diizinkan	Kecepatan rotasi yang diizinkan	Kekakuan pembalikan statis	Momen inersia	Berat
①TIDAK.	②D	③L	（N·m）	（mm）	(°）	(mm)	（rpm）	（N·m/rad）	（kg·m²）	（g）
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8×10⁻ ³	1000

Jelaskan

Kopling poros fleksibel RSK Jaw/Spider adalah produk transmisi yang menggabungkan teknologi inovatif dan keahlian luar biasa. Bodi utamanya terbuat dari paduan aluminium berkualitas tinggi, dan diputar, digiling, dan digerus secara presisi, lalu diberi perlakuan panas secara keseluruhan, memastikan keseimbangan sempurna antara kekuatan tinggi dan bobot ringan.

Struktur inti dari kopling ini adalah untuk secara akurat menyematkan cincin elastis berbentuk bunga plum di antara cakar dari dua setengah kopling. Selama pengoperasian, daya disalurkan secara efisien melalui ekstrusi dekat cakar dan cincin elastis. Pada saat yang sama, kemampuan deformasi fleksibel yang sangat baik dari cincin fleksibel digunakan untuk dengan mudah mengkompensasi offset relatif antara dua poros, mencapai efek peredam getaran dan penyangga yang sangat baik, dan secara efektif mengurangi getaran dan kebisingan selama pengoperasian peralatan.

Kopling poros fleksibel Jaw/Spider dirancang secara unik, dan kelopaknya hanya menahan tekanan untuk menghindari momen tekuk, yang sangat meningkatkan kapasitas dan keandalan menahan beban. Ia memiliki kemampuan kompensasi aksial, radial, dan sudut yang sangat baik serta dapat beradaptasi dengan berbagai kondisi kerja yang kompleks. Pada saat yang sama, kopling memiliki kinerja isolasi listrik yang baik dan tidak memerlukan pelumasan, sehingga sangat mengurangi beban kerja pemeliharaan dan dapat beroperasi secara stabil untuk waktu yang lama. Selain itu, ia memiliki struktur kompak, dimensi radial kecil, dan momen inersia rendah, sehingga sangat cocok untuk kecepatan sedang dan tinggi, sering start dan stop, putaran maju dan mundur bergantian, dan sistem poros transmisi dengan persyaratan keandalan yang ketat. Baik itu peralatan mesin CNC, motor servo, atau bidang mesin presisi seperti tekstil dan pengemasan, ini dapat menunjukkan kinerja yang sangat baik dan memberikan jaminan yang kuat untuk pengoperasian peralatan Anda yang efisien dan stabil.
