Kopling Gigi Produsen

Kopling roda gigi adalah konektor mekanis torsi tinggi untuk poros non-kolinear, menggunakan gigi roda gigi internal/eksternal pada selongsong untuk menyalurkan daya sekaligus mengkompensasi ketidaksejajaran sudut, radial, dan aksial, sehingga ideal untuk keperluan industri berat seperti pabrik baja, pompa, dan konveyor yang memerlukan kepadatan daya dan keandalan yang tinggi, meskipun memerlukan pelumasan dan perawatan yang tepat agar umur panjang.

Bagaimana cara kerjanya

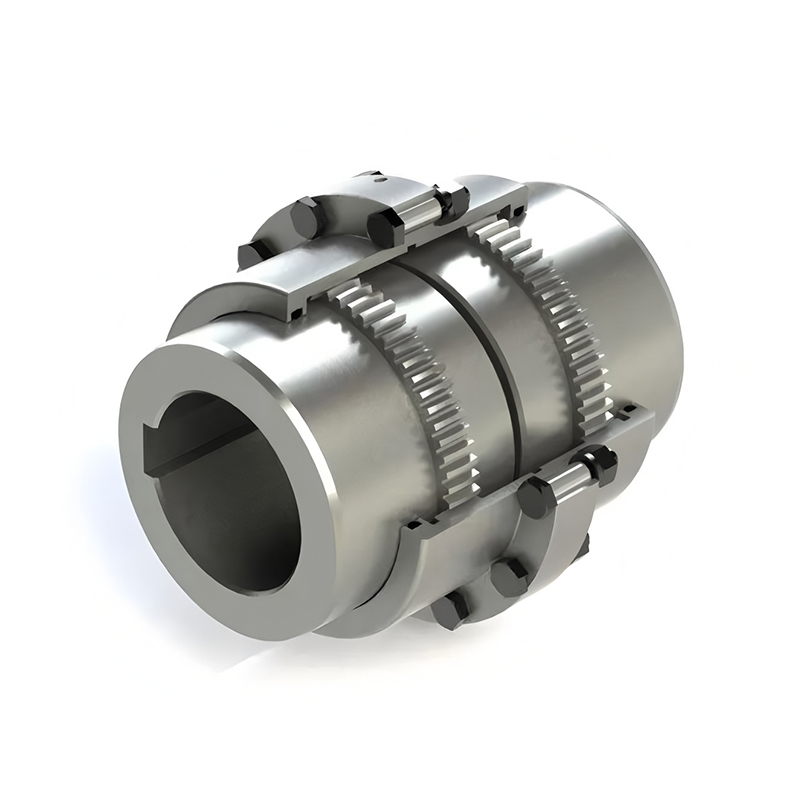

Komponen: Dua hub (dengan gigi gir eksternal) dipasang pada setiap poros, dihubungkan dengan selongsong (dengan gigi gir internal).

Kompensasi Ketidaksejajaran: Gigi roda gigi memungkinkan pergerakan, kelenturan untuk menangani ketidaksejajaran sudut (sisi ke sisi), radial (offset), dan aksial (ujung ke ujung) antar poros.

Transmisi Torsi: Kontak permukaan yang tinggi antara gigi bermahkota menghasilkan transfer daya torsi tinggi yang efisien dengan kekakuan torsi yang luar biasa.

Fitur & Manfaat Utama

Torsi Tinggi: Mampu menangani beban torsi yang sangat tinggi.

Ringkas: Menawarkan rasio daya terhadap berat yang tinggi, cocok untuk ruang sempit.

Andal: Memberikan masa pakai yang lama dengan pelumasan yang tepat.

Serbaguna: Tersedia dalam berbagai konfigurasi (pengikatan tunggal/ganda, bagian kaku/fleksibel) untuk kebutuhan berbeda.

Aplikasi

Penggerak gulungan (industri baja, kertas)

Pompa, kipas angin, konveyor

Peralatan pembangkit listrik

Pemeliharaan

Membutuhkan pelumasan (gemuk) berkala untuk melindungi gigi persneling.

Penyelarasan yang tepat selama pemasangan sangat penting untuk keandalan dan umur panjang.

Tentang Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. memiliki aset tetap lebih dari 80 juta yuan, dan memiliki tim profesional dalam desain mekanik, manufaktur presisi, perlakuan panas, pengelasan, dll.; perusahaan memiliki fasilitas pemrosesan lengkap satu atap dan serangkaian sistem inspeksi kualitas seperti pengukuran, fisik dan kimia, serta pengujian dinamis, dan memiliki kemampuan pemrosesan mekanik yang komprehensif. Produsen Kopling Roda Gigi dan Pabrik Kopling Roda Gigi Drum di China. Selama bertahun-tahun, perusahaan telah berkomitmen pada penelitian dan pengembangan serta manufaktur kopling universal kecepatan konstan tipe sangkar bola, kopling universal tipe poros silang, dan kopling roda gigi drum. Perusahaan telah menjalin kerja sama industri-universitas-penelitian yang erat dengan lembaga penelitian militer dan lokal serta Departemen Teknik Tenaga Akademi Angkatan Laut PLA, dan terus berkembang ke bidang presisi, beban berat, dan kecepatan tinggi. Produk-produknya telah berhasil menggantikan produk merek terkenal asing dengan kinerja yang sangat baik, dan teknologi prosesnya telah mencapai tingkat internasional yang maju. Produk ini telah banyak digunakan di bidang pengangkatan dan transportasi, mesin metalurgi, penggulungan logam, mesin teknik, mesin pertambangan, petrokimia, mesin tekstil, kapal militer, kendaraan lapis baja, lokomotif kereta api, kendaraan khusus, dan bidang lainnya. Kualitas produk dan layanan telah diakui dan dipuji oleh sebagian besar pengguna, dan diekspor ke Eropa, Amerika, Rusia, Timur Tengah, India, dan negara serta kawasan lainnya. Dalam beberapa tahun terakhir, perusahaan telah berkomitmen pada penelitian dan pengembangan mendalam kopling universal kecepatan konstan sangkar bola, dan telah berhasil mengembangkan kopling universal kecepatan konstan sangkar bola untuk pompa sekrup, kopling universal kecepatan konstan sangkar bola spline bola, kecepatan ganda koaksial, dan kopling universal kecepatan konstan sangkar bola dua arah. Kopling Roda Gigi Drum Kustom. Ini pada dasarnya memecahkan masalah baru yang saat ini dihadapi pengguna selama penggunaan. Perusahaan selalu berpegang pada tujuan bisnis "kualitas pertama, manajemen jujur, dan pelanggan pertama". Kami bersedia bekerja sama dengan Anda dengan produk unggulan, harga terjangkau, dan layanan penuh perhatian untuk menciptakan karir yang cemerlang!

Sertifikat Kehormatan

Berita
Pengetahuan Industri

Pemahaman Kopling Gigi dalam Transmisi Tenaga Tugas Berat

Kopling roda gigi adalah konektor mekanis yang banyak digunakan yang dirancang untuk mentransmisikan torsi tinggi antara poros berputar yang tidak sejajar sempurna. Dengan memanfaatkan pengikatan antara gigi roda gigi eksternal pada hub dan gigi roda gigi internal di dalam selongsong, kopling roda gigi mencapai transfer torsi yang stabil sekaligus memungkinkan pergerakan terkontrol antar poros. Prinsip struktural ini membuatnya cocok untuk lingkungan industri di mana fluktuasi beban, defleksi poros, dan toleransi pemasangan sering terjadi.

Dibandingkan dengan kopling elastis atau berbahan dasar karet, kopling roda gigi berfokus pada kekuatan mekanik dan kekakuan torsi. Struktur kompaknya mendukung kepadatan daya tinggi, yang sering kali diperlukan dalam peralatan metalurgi, konveyor berat, rolling mill, dan pompa skala besar.

Prinsip Kerja Kopling Roda Gigi

Kopling roda gigi standar terdiri dari dua hub yang dipasang pada poros penggerak dan penggerak, bersama dengan satu atau dua selongsong yang menutup hub. Hub dilengkapi dengan gigi gir eksternal, sedangkan selongsongnya dikerjakan dengan gigi gir internal yang sesuai. Torsi ditransmisikan melalui penyatuan gigi-gigi ini secara terus menerus.

Untuk mengakomodasi ketidaksejajaran poros, gigi roda gigi sering kali dipasang mahkota. Hal ini memungkinkan gigi sedikit bergeser selama pengoperasian, mengkompensasi perpindahan sudut, radial, dan aksial tanpa mengganggu transmisi daya. Pelumasan yang tepat antar permukaan gigi mengurangi gesekan dan keausan selama gerakan ini.

Kopling Roda Gigi Drum dan Karakteristik Strukturalnya

Kopling roda gigi drum adalah jenis kopling roda gigi khusus yang selongsongnya mengadopsi profil berbentuk drum. Desain ini meningkatkan area kontak antara gigi roda gigi selama pengoperasian yang tidak sejajar, sehingga mendistribusikan beban secara lebih merata ke seluruh permukaan gigi.

Dalam aplikasi beban berat seperti pengerolan baja dan mesin pertambangan, kopling roda gigi drum membantu mengurangi tekanan lokal dan meningkatkan stabilitas operasional. Geometri struktur roda gigi drum mendukung perpindahan sudut yang lebih besar dengan tetap menjaga transmisi torsi yang konsisten.

Kemampuan Kompensasi Ketidakselarasan

Salah satu fungsi inti dari kopling roda gigi dan kopling roda gigi drum adalah kemampuannya untuk menangani berbagai jenis ketidaksejajaran. Kemampuan ini penting dalam sistem mekanis besar di mana ekspansi termal, penurunan pondasi, atau defleksi poros dapat terjadi selama pengoperasian.

  • Ketidaksejajaran sudut yang disebabkan oleh kemiringan poros
  • Ketidaksejajaran radial akibat offset poros paralel
  • Perpindahan aksial karena ekspansi termal atau perubahan beban

Profil gigi yang dimahkotai memainkan peran sentral dalam memungkinkan pergerakan ini sekaligus menjaga kestabilan ikatan antar komponen yang berpasangan.

Kapasitas Torsi dan Kepadatan Daya

Kopling roda gigi dikenal karena kemampuannya mengirimkan torsi sangat tinggi dalam lingkup yang relatif kecil. Kontak logam-ke-logam antara gigi roda gigi memungkinkannya menangani beban yang melebihi kemampuan banyak jenis kopling fleksibel.

Kapasitas torsi tinggi ini membuat kopling roda gigi cocok untuk aplikasi di mana ruang terbatas namun kebutuhan output mekanis sangat menuntut. Kopling roda gigi drum semakin meningkatkan karakteristik ini dengan meningkatkan pembagian beban dalam kondisi tidak selaras.

Aplikasi Industri Kopling Roda Gigi dan Roda Gigi Drum

Karena kekuatan struktural dan stabilitas operasionalnya, kopling roda gigi dan kopling roda gigi drum banyak diterapkan di industri berat. Penggunaannya mendukung pengoperasian berkelanjutan dalam sistem yang terkena beban kejut dan kondisi kerja yang bervariasi.

  • Rolling mill menggerakkan produksi baja dan logam non-besi
  • Pompa besar, kipas angin, dan kompresor di pabrik listrik dan petrokimia
  • Konveyor dan alat pengangkat di pertambangan dan penanganan material curah
  • Sistem propulsi kelautan dan peralatan kereta api

Pertimbangan Perawatan dan Pelumasan

Pelumasan memainkan peran penting dalam masa pakai kopling roda gigi. Gemuk atau oli membentuk lapisan pelindung pada permukaan gigi roda gigi, mengurangi gesekan dan meminimalkan keausan selama pergerakan relatif.

Pemeriksaan rutin terhadap seal, kondisi pelumas, dan permukaan gigi membantu menjaga kestabilan pengoperasian. Penyelarasan poros yang benar selama pemasangan juga berkontribusi dalam mengurangi beban abnormal pada komponen kopling.

Kekuatan Manufaktur di Balik Kopling Roda Gigi yang Andal

Jiangsu Rokang Heavy Industry Technology Co., Ltd. telah mengembangkan kemampuan manufaktur komprehensif yang mencakup desain mekanis, pemesinan presisi, perlakuan panas, dan pengelasan. Dengan peralatan pemrosesan yang lengkap dan sistem pemeriksaan kualitas, perusahaan mendukung produksi kopling roda gigi dan kopling roda gigi drum yang konsisten untuk lingkungan industri yang menuntut.

Melalui penelitian jangka panjang dan kerja sama dengan lembaga penelitian ilmiah, Rokang telah memperluas jangkauan produknya menjadi solusi kopling presisi, beban berat, dan kecepatan tinggi. Produk-produk ini diterapkan di industri metalurgi, pertambangan, petrokimia, transportasi, dan kelautan, untuk memenuhi beragam kondisi operasi.

Perbandingan Kopling Roda Gigi Standar dan Kopling Roda Gigi Drum

Struktur Desain lengan lurus Profil selongsong berbentuk drum
Distribusi Beban Kontak gigi standar Kontak gigi lebih seragam
Kapasitas Ketidaksejajaran Sedang Toleransi sudut lebih tinggi
Aplikasi Khas Alat berat umum Pabrik baja dan peralatan pertambangan

Kesimpulan

Kopling roda gigi dan kopling roda gigi drum tetap menjadi komponen utama dalam sistem transmisi tenaga tugas berat. Kekuatan mekanisnya, kemampuan torsi tinggi, dan kemampuan mengakomodasi ketidaksejajaran mendukung pengoperasian yang stabil di lingkungan industri yang kompleks. Didukung oleh proses manufaktur canggih dan pengalaman aplikasi, solusi kopling ini terus memainkan peran penting dalam peralatan industri modern.
