Spesifikasi

Sudut pengoperasian≤18°

Ekspansi yang diijinkan±12~±35

Spesifikasi Dasar：

Ketik	Diagram	Torsi Nominal (N·m)	Torsi Kelelahan (N·m)	Sudut Pengoperasian yang Diijinkan		Ekspansi Δ	Momen Inersia GD³ J × 10 ^-3 (kg·m²)
				Sudut Pengoperasian yang Diijinkan			L=500	L=1000	Setiap 100 lebih panjangnya
				Secara bergilir	Saat istirahat		Poros Padat	Poros Berongga	Poros Padat	Poros Berongga
BJ75DF	Gambar 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Gambar 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Gambar 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Gambar 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Gambar 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Gambar 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Gambar 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Gambar 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Gambar 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

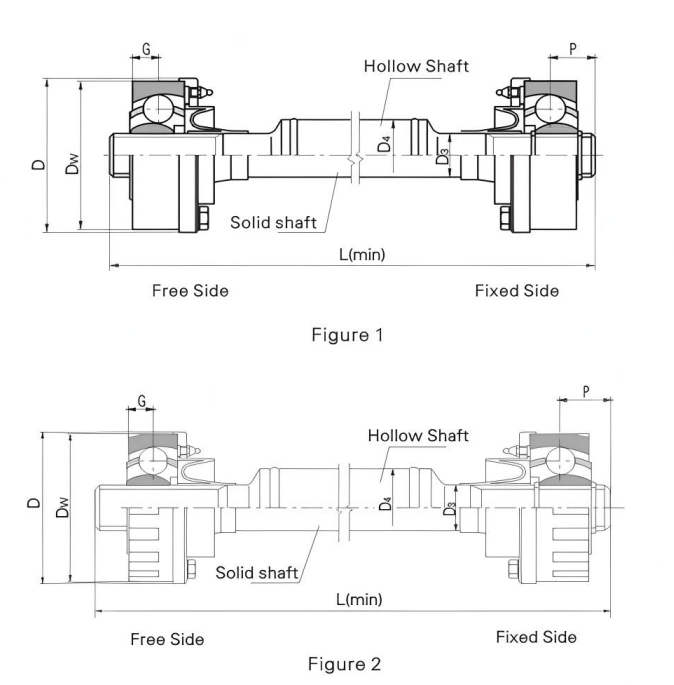

Dimensi utama:

Ketik	Diagram	Dw	D	G	P	Poros Padat D3	Poros Berongga D4	L(menit)
Ketik	Diagram	Dw	D	G	P	Poros Padat D3	Poros Berongga D4	Poros Padat	Poros Berongga
BJ75DF	Gambar 1	80	85	12.2	16	22	50	145	505
BJ95DF	Gambar 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Gambar 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Gambar 1	146	151	24.1	28	46	76	250	705
BJ175DF	Gambar 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Gambar 2	190	196	30	40	60	102	335	805
BJ225DF	Gambar 2	212	218	32.5	48	66	102	375	805
BJ250DF	Gambar 2	230	238	37.5	53	76	140	395	805
BJ300DF	Gambar 2	266.7	273	42	65	84	140	445	805

Karakteristik dan kegunaannya

Penyesuaian jarak pemasangan dan ekspansi aksial diwujudkan melalui spline geser pada sambungan universal.

Hal ini terutama digunakan untuk menggerakkan pinch roll, scrubbing roll penyegelan roll, menyelesaikan ketegangan roll dan meremas roll pada peralatan metalurgi.

Contoh simbolisnya: BJ125DF1000

BJ: Tipe BJ

125: Spesifikasinya adalah 125

DF: Tipe DF

1000: Panjangnya 1000

Jelaskan

RSK CV Joint (sambungan kecepatan konstan sangkar bola) adalah komponen transmisi berperforma tinggi. Kami menawarkan CV Joint yang andal dan hemat biaya. Desain strukturnya presisi dan sebagian besar terdiri dari cincin luar sangkar bola, cincin bagian dalam berbentuk bintang, sangkar, dan bola baja pemancar gaya. Cincin luar sangkar bola dan cincin bagian dalam berbentuk bintang masing-masing terhubung erat ke poros penggerak dan poros penggerak. Pusat bola baja pemancar gaya terletak di bidang yang melewati pusat kopling dan ditempatkan di jalur balap yang terdiri dari alur bola luar dari cincin luar bola dan alur bola luar dari cincin bagian dalam berbentuk bintang. Pusat dari dua permukaan bola bertepatan dengan pusat kopling universal, memastikan keakuratan dan stabilitas operasi.

Dari segi prinsip kerja, untuk memastikan bahwa pusat semua bola baja selalu berada pada garis bagi sudut antara kedua sumbu poros, maka bola baja tersebut dipasang pada jendela sangkar. Dengan cara ini, ketika sudut antara poros penggerak dan poros penggerak kopling berubah, titik transmisi gaya dapat tetap berada pada garis bagi sudut tersebut, sehingga kecepatan antara poros penggerak dan poros penggerak tetap sinkron, sehingga mencapai transmisi daya yang stabil dan efisien.

Produk ini memiliki kinerja yang sangat baik dalam ketahanan aus. Komponen utama terbuat dari baja tahan aus berkekuatan tinggi, dan diproses melalui proses canggih seperti penempaan presisi dan ekstrusi dingin untuk memastikan stabilitas struktur baja internal dan sangat meningkatkan ketahanan aus material. Pada saat yang sama, permukaannya diperlakukan secara khusus dengan anti korosi untuk lebih meningkatkan kemampuan produk dalam menahan erosi di lingkungan yang keras dan memperpanjang masa pakainya secara signifikan.

Ini memiliki berbagai skenario aplikasi, terutama di industri otomotif, metalurgi, ringan, mesin berat dan industri lainnya, di mana transmisi poros dalam kondisi sudut kemiringan besar dan dimensi radial terbatas dapat memberikan sambungan daya yang andal dan jaminan transmisi untuk berbagai jenis peralatan mekanis.
