Spesifikasi

Sudut pengoperasian≤18°

Tipe ekspansi besar

Menghubungkan dengan hub flensa

Spesifikasi Dasar：

Ketik	Diagram	Torsi Nominal (N·m)	Torsi Kelelahan (N·m)	Sudut Pengoperasian yang Diijinkan			Ekspansi Δ	Momen Inersia GD³ J × 10⁻ ³ (kg·m²)
Ketik	Diagram	Torsi Nominal (N·m)	Torsi Kelelahan (N·m)	Secara bergilir	Saat istirahat		Ekspansi Δ	L=1000	Setiap 100 lebih panjangnya
BJ75DT	Gambar 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Gambar 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Gambar 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Gambar 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Gambar 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Gambar 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Gambar 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Gambar 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Gambar 2	63112	29106	18°		20°	140	7195	54

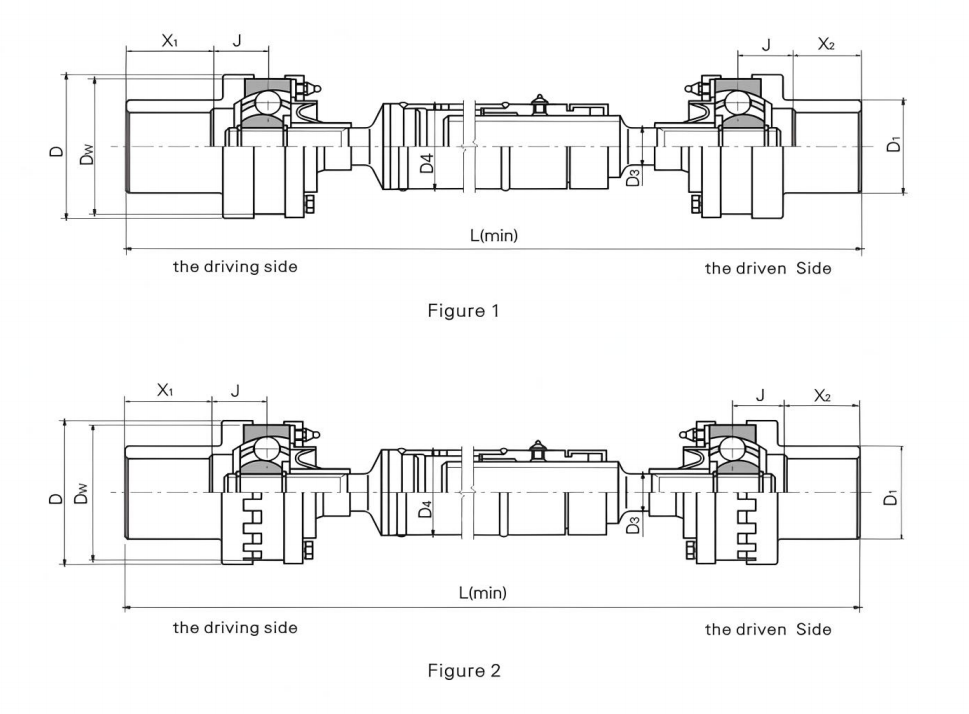

Dimensi utama:

Ketik	Diagram	Dw	D	D1	D3	D4	J	L(menit)
BJ75DT	Gambar 1	80	85	55	22	50	26	640
BJ95DT	Gambar 1	95	100	65	27.5	60	32	710
BJ125DT	Gambar 1	125	130	90	36.75	76	42	840
BJ150DT	Gambar 1	146	151	105	46	76	50	970
BJ175DT	Gambar 2	165.1	170	120	52	89	60	1080
BJ200DT	Gambar 2	190	196	140	60	102	65	1120
BJ225DT	Gambar 2	212	218	160	66	102	70	1140
BJ250DT	Gambar 2	230	238	180	76	140	80	1160

Keterangan :X ₁ ,X ₂ adalah panjang ujung poros yang ditentukan oleh pelanggan.

Karakteristik dan kegunaannya

Penyesuaian jarak pemasangan dan ekspansi aksial diwujudkan melalui spline geser pada sambungan universal, Ekspansi dapat disesuaikan sesuai dengan kebutuhan khusus. Hal ini terutama digunakan untuk menggerakkan pinch roll, menggosok gulungan penyegelan gulungan, menyelesaikan gulungan tegangan dan gulungan pemeras pada peralatan metalurgi.

Contoh simbolisnya: BJ125DT1000

BJ:Tipe BJ

125: Spesifikasinya adalah 125

D: Tipe D

T: Perluasan spline poros tengah

1000: Panjangnya 1000

Jelaskan

Kopling Universal Sinkron Kecepatan Konstan Sangkar Bola Tetap ekstensi besar adalah komponen transmisi yang menggabungkan desain inovatif dan kinerja luar biasa. Strukturnya yang indah terdiri dari selongsong bintang (balapan dalam), cangkang bola (balapan luar), bola baja, penjepit, penutup debu, dan sangkar. Di dinding bagian dalam cangkang silinder dan bagian luar selongsong bintang, desain alur lurus silinder yang unik, dengan bola baja ditempatkan secara tepat di dalamnya, dikombinasikan dengan posisi stabil bola baja di dekat sangkar, dan enam jalur bola baja transmisi yang dilumasi dengan baik di kursi bola bagian dalam dan luar, memastikan transmisi daya yang stabil dan efisien.

Saat bekerja, tenaga dimulai dari poros transmisi dan mencapai ujung keluaran dengan lancar melalui konduksi bola baja dan cangkang bola. Tidak peduli bagaimana sudut antara poros berubah dalam kondisi kerja yang kompleks, kopling dapat memastikan sinkronisasi poros masukan dan kecepatan poros keluaran dengan strukturnya yang cerdik untuk mencapai transmisi daya yang mulus dan akurat.

Dari segi performa, ia memiliki semua kelebihan. Efisiensi transmisi yang tinggi adalah keunggulan utamanya. Kehilangan daya berubah hampir secara linier pada kisaran kemiringan poros. Dalam kondisi kerja normal, efisiensi transmisi bisa mencapai 0,98. Dengan kemampuan kompensasi sudut yang sangat baik, sudut antara kedua poros dapat diubah secara fleksibel dari 0° hingga 45°, dan dapat mengatasi berbagai lingkungan pemasangan dan pengoperasian. Pada saat yang sama, ia juga memiliki kinerja teleskopik yang baik, yang secara efektif dapat menyerap getaran dan benturan selama pengoperasian peralatan dan mengurangi kerugian sistem. Selain itu, saluran putaran kopling diproses dengan presisi tinggi, dan setiap komponen merupakan benda berputar yang seragam. Setelah eksperimen penyeimbangan dinamis yang ketat, akurasi penyeimbangan dinamis yang tinggi terjamin, dan pengoperasiannya stabil serta andal.

Di bidang otomotif, digunakan untuk poros setengah kendaraan penggerak roda depan dan poros penggerak kendaraan roda empat untuk memastikan keluaran tenaga yang lancar; dalam mesin industri, seperti peralatan mesin, mesin berat, dll., ini memberikan dukungan yang kuat untuk pengoperasian peralatan yang stabil. Dengan strukturnya yang ringkas, pemasangan yang mudah, penyegelan yang baik, dan masa pakai yang lama, kopling poros penggerak universal sinkron tipe sangkar bola tetap yang dapat ditarik telah menjadi pilihan ideal untuk transmisi daya di banyak industri.
