Name: RSK BJD Kopling CVJ universal kecepatan konstan sinkron sangkar bola alur busur torsi tinggi
Rating: 5 (99 reviews)

Spesifikasi

Operating angle=18°

Ekspansi yang diijinkan 士12~±35

Linking with flange hub

Spesifikasi Dasar：

Ketik	Diagram	Nominal Torque (N·m)	Fatigue Torque (N·m)	Sudut Pengoperasian yang Diijinkan		The expansion Δ	Momen Inersia GD³ J × 10 ^-3 (kg·m²)
				Sudut Pengoperasian yang Diijinkan			L=500	L=1000	Setiap 100 lebih panjangnya
				In rotation	At rest		Poros Padat	Poros Berongga	Poros Padat	Poros Berongga
BJ75D	Gambar 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Gambar 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Gambar 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Gambar 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Gambar 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Gambar 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Gambar 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Gambar 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Gambar 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

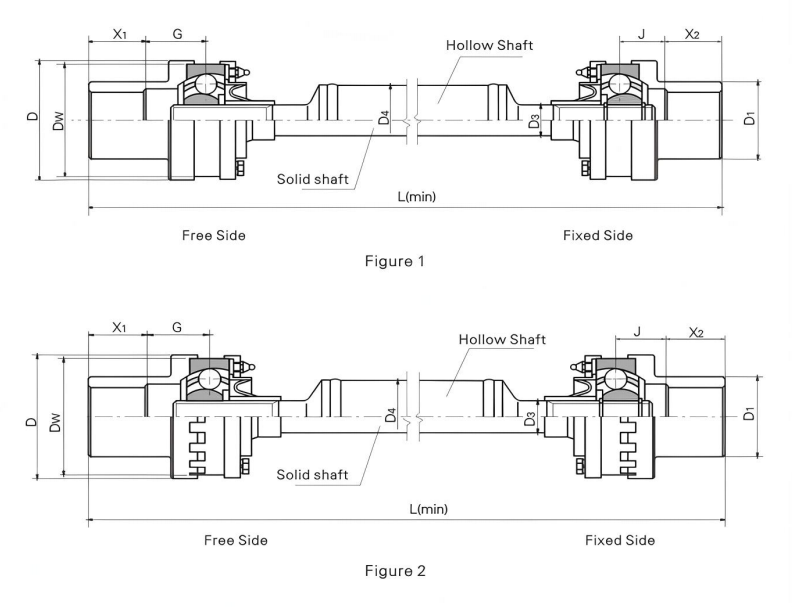

Dimensi utama:

Ketik	Diagram	Dw	D	D1	G	J	Poros Padat D3	Poros Berongga D4	L(menit)
Ketik	Diagram	Dw	D	D1	G	J	Poros Padat D3	Poros Berongga D4	Poros Padat	Poros Berongga
BJ75D	Gambar 1	80	85	55	38	26	22	50	280	640
BJ95D	Gambar 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Gambar 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Gambar 1	146	151	105	72	50	46	76	520	970
BJ175D	Gambar 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Gambar 2	190	196	140	85	65	60	102	650	1120
BJ225D	Gambar 2	212	218	160	90	70	66	102	720	1140
BJ250D	Gambar 2	230	238	180	100	80	76	140	750	1160
BJ300D	Gambar 2	266.7	273	205	115	90	84	140	830	1190

Keterangan :X ₁ ,X ₂ adalah panjang ujung poros yang ditentukan oleh pelanggan.

Karakteristik dan kegunaannya

Penyesuaian jarak pemasangan dan ekspansi aksial diwujudkan melalui spline geser pada sambungan universal.

hal ini terutama digunakan untuk mengemudikan pinch roll, menggosok gulungan penyegelan gulungan, menyelesaikan gulungan ketegangan dan meremas gulungan pada peralatan metalurgi.

Contoh simbolisnya: BJ125D1000

BJ: Tipe BJ

125: Spesifikasinya adalah 125

D: Tipe D

1000: Panjangnya1000

Deskripsi

Kopling universal kecepatan konstan sangkar bola alur busur adalah komponen presisi yang memainkan peran penting dalam bidang transmisi industri modern. Dengan kinerja luar biasa dan kualitas yang dapat diandalkan, ini telah menjadi pilihan ideal untuk banyak skenario aplikasi dengan permintaan tinggi.

CV Joint terutama terdiri dari komponen inti seperti cincin luar sangkar bola, cincin bagian dalam berbentuk bintang, sangkar dan bola baja transmisi gaya. Cincin luar sangkar bola dan cincin bagian dalam berbentuk bintang masing-masing terhubung erat ke poros utama dan poros pendukung. Pusat bola baja transmisi gaya terletak di bidang yang melewati pusat kopling dan ditempatkan di jalur balap yang terdiri dari alur bola luar dari cincin luar bola dan alur bola luar dari cincin bagian dalam berbentuk bintang. Pusat kedua bola bertepatan tepat dengan pusat kopling universal, dan bola baja dipasang di jendela sangkar. Desain struktural yang begitu indah memastikan bahwa ketika sudut antara poros master dan budak dari kopling berubah, titik transmisi gaya selalu berada pada garis bagi sudut, sehingga mewujudkan sinkronisasi kecepatan antara poros master dan budak, yang juga merupakan alasan mendasar mengapa disebut kopling universal kecepatan konstan sinkron.

Dari segi performa, kopling ini memiliki banyak keunggulan. Sinkronisasinya sangat baik, yang secara efektif menghindari masalah pengoperasian peralatan tidak stabil yang disebabkan oleh perbedaan kecepatan. Ini memiliki kinerja buffering dan pengurangan getaran yang kuat, yang secara signifikan dapat mengurangi kebisingan selama proses transmisi dan menciptakan lingkungan yang lebih tenang untuk pengoperasian peralatan. Selain itu, dengan diameter putaran dan sudut kemiringan yang sama, kapasitas menahan bebannya dapat ditingkatkan 0,5-1 kali lipat dibandingkan dengan produk serupa, yang sepenuhnya mampu mentransmisikan torsi besar. Baik dalam arah aksial maupun radial, ia memiliki jumlah kompensasi yang besar, terutama pada arah aksial, yang dapat dicapai tanpa spline eksternal, sehingga sangat menyederhanakan keseluruhan struktur peralatan. Selain itu, kopling juga memiliki keunggulan struktur baru, ringan, kemampuan proses yang baik, dll., sehingga nyaman untuk produksi massal dan membantu mengurangi biaya. Pada saat yang sama, pengoperasiannya dapat diandalkan, mudah dirakit dan dibongkar, mudah dirawat setiap hari, dan memiliki masa pakai yang lama. Baik itu beban berat berkecepatan rendah atau kondisi transmisi berkecepatan tinggi, dapat dengan mudah mengatasinya.

Kopling universal kecepatan konstan sinkron tipe sangkar bola tetap torsi tinggi banyak digunakan di banyak industri seperti metalurgi, pertambangan, mesin teknik, petrokimia, dll. Dalam peralatan penggulungan baja skala besar di industri metalurgi, ia dapat mengirimkan torsi besar secara stabil untuk memastikan efisiensi dan keakuratan proses penggulungan baja; dalam peralatan penggalian dan transportasi mesin pertambangan, dapat beradaptasi dengan kondisi kerja yang kompleks untuk memastikan transmisi daya yang stabil dan andal; dalam operasi pengangkatan dan penggalian mesin teknik, ini memberikan dukungan yang kuat untuk keluaran daya yang kuat dari peralatan tersebut; dalam peralatan pencampuran dan pengangkutan skala besar di industri petrokimia, ini memainkan peran transmisi yang penting.
