RSK-BJB Sangkar bola transmisi efisiensi tinggi CV Universal kopling terutama digunakan di Ujung Roda Truk Penambangan

Karakteristik BJ-B：

Sudut pengoperasian≤42,5°

Menghubungkan melalui poros Spline

Spesifikasi Dasar

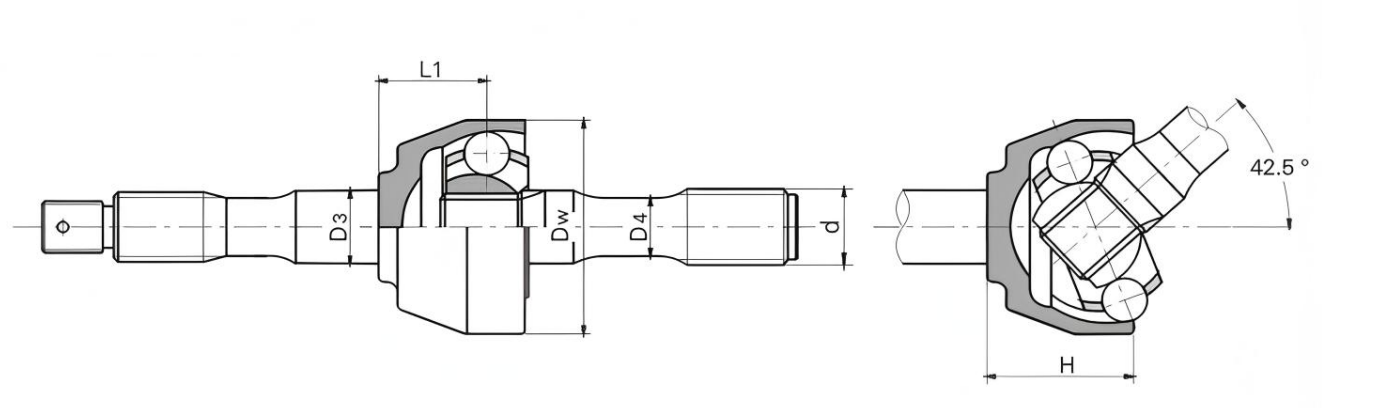

Dimensi utama

Keterangan: dimensi "∞" adalah untuk referensi

Karakteristik dan kegunaannya

• Struktur kompak; perakitan dan pembongkaran yang mudah; sudut pengoperasian yang diijinkan bisa mencapai 42,5°.
• Hal ini terutama digunakan untuk transmisi jembatan kemudi penggerak kendaraan.

Contoh simbolisnya: BJ125B1000

BJ: Tipe BJ

125: Spesifikasinya adalah 125

B: Tipe B

1000: Panjangnya 1000

Kopling CV Universal sangkar bola transmisi efisiensi tinggi adalah komponen transmisi presisi yang dirancang untuk kondisi kerja yang kompleks. Performa luar biasa dan kualitas andalnya memainkan peran penting di banyak bidang. ​

Kopling ini terutama terdiri dari cincin luar sangkar bola, cincin bagian dalam berbentuk bintang, sangkar, dan bola baja pemancar gaya. Cincin luar sangkar bola dan cincin bagian dalam berbentuk bintang masing-masing terhubung erat ke poros utama dan poros pendukung. Pusat-pusat bola baja pemancar gaya semuanya terletak di bidang yang melewati pusat kopling dan ditempatkan di jalur balap yang terdiri dari alur bola luar dari cincin luar bola dan alur bola luar dari cincin bagian dalam berbentuk bintang. Pusat dari dua permukaan bola bertepatan dengan pusat kopling universal. Untuk memastikan bahwa pusat semua bola baja berada pada garis bagi sudut antara sumbu kedua poros, bola baja dipasang dengan cerdik di jendela sangkar. Desain cerdik seperti itu memastikan bahwa ketika sudut antara poros master dan budak dari kopling berubah, titik transmisi gaya selalu dapat ditempatkan secara akurat pada garis bagi sudut, sehingga memastikan sinkronisasi sempurna kecepatan antara poros master dan budak. ​

Kopling ini memiliki banyak keunggulan signifikan. Dalam hal kinerja transmisi, ia dapat mencapai transmisi sinkron presisi tinggi, secara efektif mengurangi kehilangan energi selama transmisi daya, dan efisiensi transmisi dapat mencapai 98% atau lebih. Pada saat yang sama, kinerja penyanggaan dan pengurangan getaran yang sangat baik dapat sangat mengurangi kebisingan yang dihasilkan selama pengoperasian peralatan, menciptakan suasana yang relatif tenang di lingkungan kerja. Dalam hal kapasitas menahan beban, dalam kondisi diameter putaran dan sudut kemiringan yang sama, dibandingkan dengan kopling tradisional, kopling ini dapat meningkatkan kapasitas menahan beban sebesar 0,5 hingga 1 kali lipat, dan dapat dengan mudah mengatasi kondisi beban berat. Selain itu, strukturnya yang ringkas dan tapak yang kecil membuatnya sangat cocok untuk skenario kerja dengan batasan ketat pada dimensi radial. Selain itu, kopling memiliki kinerja penyegelan yang sangat baik dan mengadopsi teknologi penyegelan canggih untuk secara efektif menghindari kebocoran gemuk, sehingga secara signifikan memperpanjang siklus pemeliharaan dan masa pakai peralatan. ​

Kopling universal sinkron tipe sangkar bola tetap transmisi efisiensi tinggi banyak digunakan di banyak bidang seperti manufaktur mobil, teknik mesin, industri metalurgi, dirgantara, dll. Dalam sistem transmisi mobil, ini memastikan transmisi tenaga yang lancar dan meningkatkan kinerja penanganan kendaraan dan stabilitas berkendara; dalam peralatan teknik mesin, ini memberikan jaminan yang dapat diandalkan untuk pengoperasian berbagai jenis mesin secara efisien; pada peralatan skala besar di industri metalurgi, dapat menahan torsi besar dan kondisi kerja yang kompleks, membantu kelancaran produksi; di bidang kedirgantaraan, presisi tinggi dan keandalannya yang tinggi memenuhi persyaratan teknis yang ketat.
