Spesifikasi

Sudut pengoperasian≤18

Ekspansi yang diijinkan±10~±20

Menghubungkan dengan hub flensa

Spesifikasi Dasar：

Ketik	Torsi Nominal (N·m)	Torsi Kelelahan (N·m)	Sudut Pengoperasian yang Diijinkan		Ekspansi Δ	Momen Inersia GD³ J × 10⁻⁵ (kg·m²)
			Sudut Pengoperasian yang Diijinkan			L=500	L=1000	Setiap 100 lebih panjangnya
			Secara bergilir	Saat istirahat		Poros Padat	Poros Berongga	Poros Padat	Poros Berongga
BJ75CF	1520	588	25°	38°	±10	14.8	29.9	0.12	0.96
BJ95CF	2500	1127	25°	38°	±10	32.6	39.4	0.25	0.96
BJ100CF	3724	1420	25°	38°	±10	51.5	65.2	0.32	2.1
BJ125CF	5782	2744	25°	38°	±10	109	122	0.79	2.1
BJ150CF	11564	4704	25°	38°	±15	263	314	1.93	5.2
BJ175CF	15680	6713	25°	38°	±15	469	567	2.80	8.5
BJ200CF	23912	11172	25°	38°	±15	964	1053	5.50	17.8
BJ225CF	29694	14700	25°	38°	±15	1450	1678	7.40	17.8
BJ250CF	42238	20678	25°	38°	±20	2245	2726	12.6	54
BJ300CF	63112	29106	25°	38°	±20	4576	5131	20.2	54

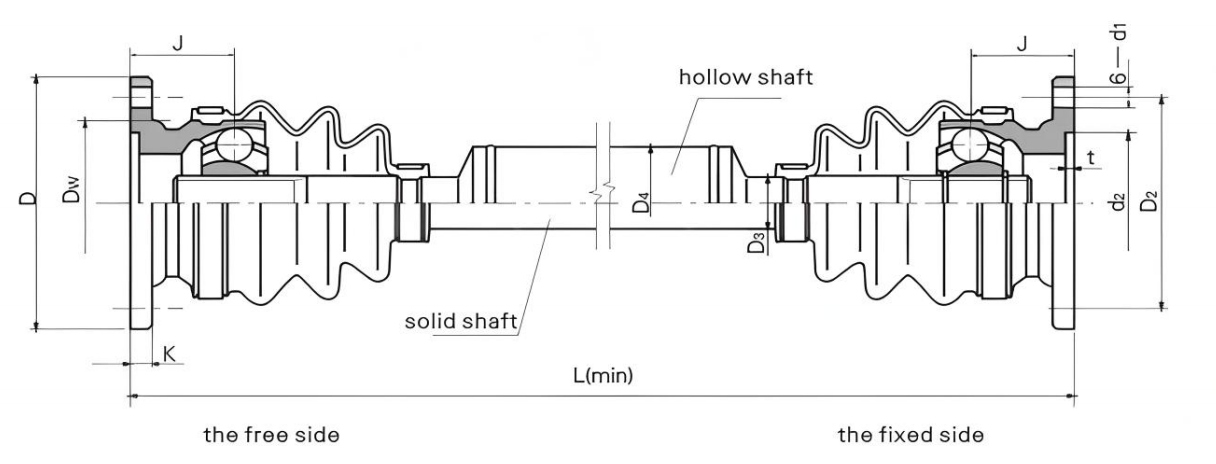

Dimensi utama:

Ketik	Dw	D	Dz	K	t	d1	dz	J	Poros Padat D3	Poros Berongga D4	L(menit)
Ketik	Dw	D	Dz	K	t	d1	dz	J	Poros Padat D3	Poros Berongga D4	Poros Padat	Poros Berongga
BJ75CF	68.5	118	97	8	3	10.5	620 ^0.074	40	22	50	240	545
BJ95CF	84.5	136	110	10	3	12.5	700 ^0.074	46	27.5	50	290	550
BJ100CF	90	154	125	10	3	14.5	800 ^0.087	47	29.75	60	305	550
BJ125CF	112.5	179	150	10	3.5	14.5	1020 ^0.087	55	36.75	60	375	655
BJ150CF	135	192	165.1	12	3.5	14.5	1100 ^0.087	76	46	76	420	785
BJ175CF	158	215	185	15	5	17	125 ^0.10	83	52	89	470	885
BJ200CF	185	250	215	16	5	19	140 ^0.10	95	60	102	540	905
BJ225CF	206	265	228	18	5	21	155 ^0,10	105	66	102	580	905
BJ250CF	230	295	260	20	6	23	160 ^0,10	120	75	140	650	1000
BJ300CF	266.7	355	318	22	6	25	185 ^0,115	140	84	140	715	1000

Karakteristik dan kegunaannya

Penyesuaian jarak pemasangan dan ekspansi aksial diwujudkan melalui spline geser pada sambungan universal. Sudut pengoperasian yang diijinkan lebih besar dibandingkan dengan Tipe BJ-DF.

Hal ini terutama digunakan pada penggerak gulungan pembelok, gulungan pemeras, tangki penggosok pada peralatan produksi metalurgi.

Contoh simbolisnya: BJ125CF1000

BJ: Tipe BJ

125: Spesifikasinya adalah 125

CF: Tipe CF

1000: Panjangnya1000
