Name: Kopling Pin Nilon Fleksibel RSK-lx untuk peredam getaran bantalan penggerak
Rating: 5 (99 reviews)

Spesifikasi

Fitur:

Struktur Sederhana, Hemat Biaya

Beberapa bagian, proses manufaktur yang matang, membuatnya hemat biaya

Bebas Pelumasan, Perawatan Rendah

Tanpa perawatan

Performa Peredam Getaran dan Bantalan yang Baik

Cincin elastis karet/poliuretan secara efektif menyerap getaran torsi dan beban kejut sedang, melindungi peralatan penggerak seperti motor dan kotak roda gigi

Baik pin nilon maupun cincin karet merupakan bahan isolasi, yang dapat mengganggu jalur arus poros dan mencegah erosi listrik pada bantalan

Ringan, Momen Inersia Rendah

Kepadatan rendah pin nilon meminimalkan dampaknya terhadap karakteristik start-stop kopling

Instalasi Mudah

Penentuan posisi melalui keran memungkinkan persyaratan yang relatif longgar untuk penyelarasan pemasangan

Bidang Aplikasi Utama

Koneksi antara motor dan mesin yang digerakkan pada kipas, pompa, kompresor udara, dan peralatan penanganan fluida umum lainnya (aplikasi paling umum)

Konveyor ringan, mixer, mesin pengemas, mesin pertanian

Genset kecil hingga menengah, unit kompresor

Berbagai mesin kimia industri ringan yang biayanya sensitif dan kondisi pengoperasiannya ringan

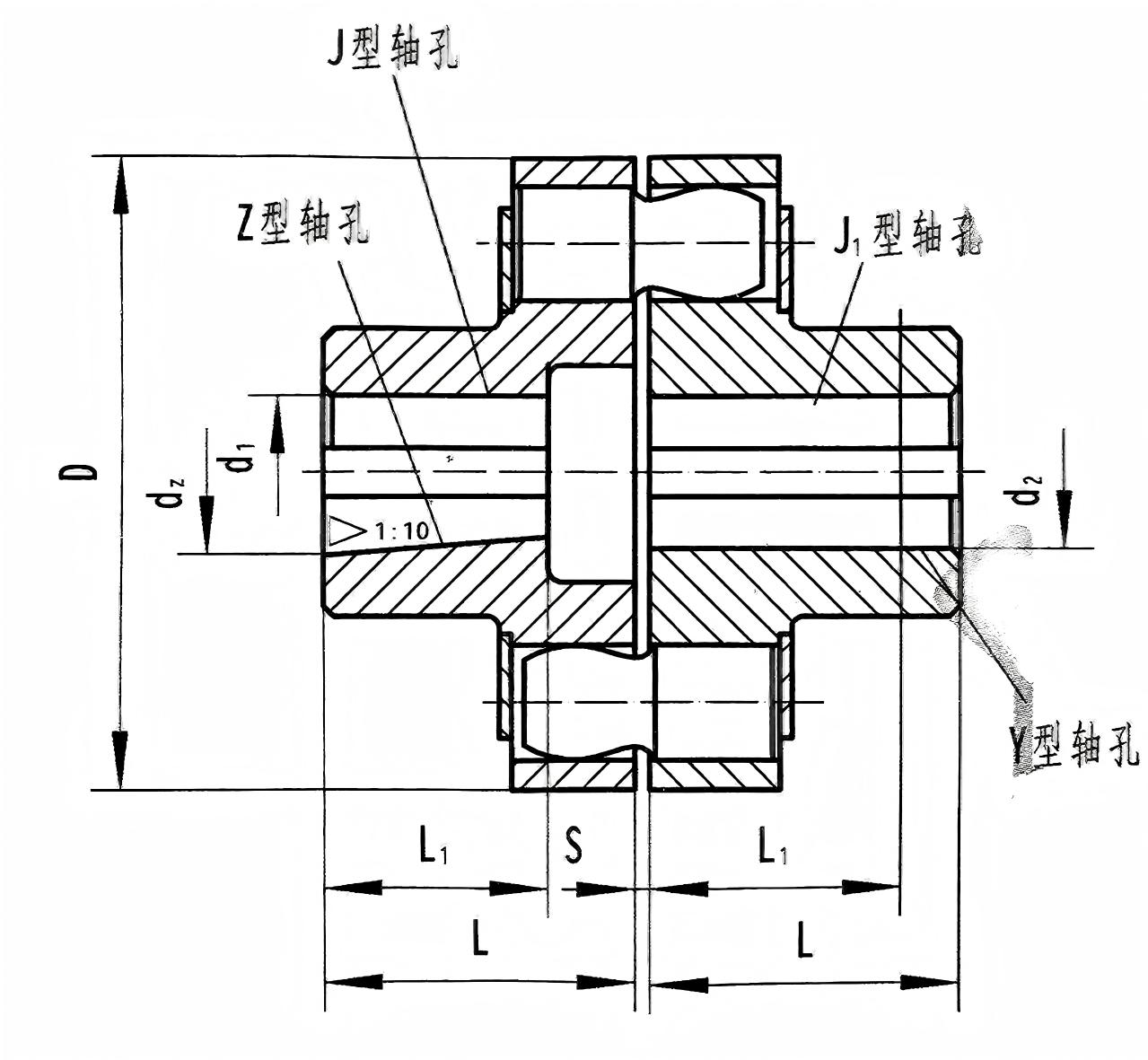

Model	Nominalnya Torsi (N·m)	Diizinkan kecepatan rotasi (rpm)	Diameter lubang poros (mm) d₁、d₂、 dz、	Panjang lubang poros (mm)			D	S	Diizinkan kompensasi jumlah			Momen kelembaman ()	berat (kg)
				berbentuk Y		J、J₁、Berbentuk Z			Aksial	Radial	Sudut arah
				L	L₁	L	mm				。
RSK-LX1	250	8500	12、14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16、18、19	42	30	42
			20,22,24	52	38	52
RSK-LX2	560	6300	20,22,24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25,28	62	44	62
			30,32,35	82	60	82
RSK-LX3	1250	4750	30,32,35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40,42,45,48	112	84	112
RSK-LX4	2500	3870	40,42,45,48 50、55、56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60、63	142	107	142
RSK-LX5	3150	3450	50、55、56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60,63,65,70,71,75	142	107	142
RSK-LX6	6300	2720	60,63,65,70 71,75,80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70,71,75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80、85、90、95	172	132	172
			100、110	212	167	212
RSK-LX8	16000	2120	80、85、90、95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100、110、120、125	212	167	212
RSK-LX9	22400	1850	100、110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130、140	252	202	252
RSK-LX10	35500	1600	110、120、125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130、140、150	252	202	252
			160、170、180	302	242	302
RSK-LX11	50000	1400	130、140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160、170、180	302	242	302
			190、200、220	352	282	352
RSK-LX12	80000	1220	160、170、180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190、200、220	352	282	352
			240,250,260	410	330	-
RSK-LX13	125000	1080	190、200、220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240,250,260	410	330	-
			280、300	470	380	-
RSK-LX14	180000	950	240,250,260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280、300、320	470	380	-
			340	550	450	-

Deskripsi

Karakteristik inti dari tipe RSK-lx adalah: Pin itu sendiri (komponen nilon) berfungsi sebagai bagian penahan beban utama untuk torsi, sedangkan cincin elastis terutama untuk bantalan dan kompensasi.

Struktur Dasar

Strukturnya sederhana dan simetris, terutama terdiri dari komponen-komponen berikut:

Dua Setengah Kopling: Biasanya terbuat dari baja tuang (ZG270-500) atau besi tuang (HT250). Permukaan kawin dilengkapi keran yang terpusat untuk memastikan keselarasan pemasangan, dan serangkaian lubang silinder yang didistribusikan secara merata di sekeliling keliling.

Pin Nilon: Terbuat dari nilon 6 (PA6) atau nilon cor MC berkekuatan tinggi, yang dikenal tahan aus, dapat melumasi sendiri, berkekuatan tinggi, dan ringan. Mereka adalah komponen penahan beban inti untuk transmisi torsi.

Cincin Elastis: Biasanya terbuat dari karet neoprene atau poliuretan. Mereka dipasang di atas pin dan ditempatkan di antara lubang pin dari dua setengah kopling. Fungsinya adalah untuk memberikan deformasi elastis, menyerap getaran dan guncangan, dan memungkinkan perpindahan relatif kecil.

Pelat Penahan dan Pengencang: Termasuk pelat penahan logam, ring pegas, mur, dll., yang digunakan untuk mengencangkan rakitan pin secara aksial dan mencegah pelepasan.

Jalur Transmisi Daya: Torsi → Penggerak Setengah Kopling → Pin Nilon (dalam kompresi) → Cincin Elastis (di bawah deformasi geser) → Kopling Setengah Penggerak.

Kinerja struktural:

Nilon digunakan untuk komponen elastis, yang memiliki kekuatan dan ketahanan aus yang tinggi, serta cocok untuk lingkungan korosif.

Permukaan luar roda rem baja telah mengalami perawatan pendinginan.

Suhu pengoperasian berkisar dari -20 ℃ hingga 70 ℃.

Karakteristik Utama

Struktur Sederhana, Hemat Biaya:

Sedikit suku cadang, proses manufaktur yang matang, menjadikannya salah satu jenis kopling yang paling hemat biaya.

Bebas Pelumasan, Perawatan Rendah:

Tidak mengandung pasangan gesekan logam, tidak memerlukan penambahan oli atau gemuk selama pengoperasian, mencapai hampir "tanpa perawatan", hanya memerlukan pemeriksaan berkala.

Kinerja Peredam Getaran dan Bantalan yang Baik:

Cincin elastis karet/poliuretan secara efektif menyerap getaran torsional dan beban kejut sedang, melindungi peralatan penggerak seperti motor dan girboks.

Memiliki Beberapa Kemampuan Kompensasi Ketidakselarasan:

Dapat mengkompensasi ketidaksejajaran aksial kecil (mengandalkan jarak bebas antara pin dan lubang), radial, dan sudut (biasanya sudut ≤ 0,5°).

Isolasi Listrik:

Baik pin nilon maupun cincin karet merupakan bahan isolasi, yang dapat mengganggu jalur arus poros dan mencegah erosi listrik pada bantalan.

Ringan, Momen Inersia Rendah:

Kepadatan rendah pin nilon meminimalkan dampaknya terhadap karakteristik start-stop kopling.

Instalasi Mudah:

Penentuan posisi melalui keran memungkinkan persyaratan yang relatif longgar untuk penyelarasan pemasangan.

Bidang Aplikasi Utama

Koneksi antara motor dan mesin yang digerakkan pada kipas, pompa, kompresor udara, dan peralatan penanganan fluida umum lainnya (aplikasi paling umum).

Konveyor ringan, mixer, mesin pengemas, mesin pertanian.

Genset kecil hingga menengah, unit kompresor.

Berbagai mesin kimia industri ringan yang biayanya sensitif dan kondisi pengoperasiannya ringan.
