Spesifikasi

Ini adalah kopling sederhana dan hemat biaya untuk aplikasi torsi tinggi

Ketahanan terhadap benturan, peredam getaran, dan kemampuan beradaptasi terhadap berbagai beban memberikan perlindungan yang lebih baik pada peralatan

Pemasangan dan pelepasan yang cepat menghemat waktu dan tenaga

Masa pakai yang sangat panjang

Struktur sederhana dan perawatan mudah

Persyaratan instalasi rendah dan beragam desain

Persyaratan keakuratan pemasangan untuk kopling jaringan pegas serpentin lebih rendah dibandingkan dengan kopling umum

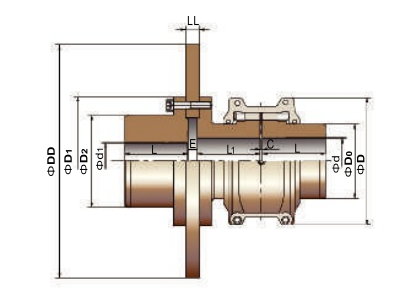

Model	Torsi Nominal/ Tn N.M	Torsi pengereman Tn Nm	Kecepatan yang diizinkan/ N rpm	Lubang poros maksimum/ d1 mm	Lubang poros maksimum d mm	Panjang Aksial L mm	Diantara Panjangnya L1 mm	Dimensi Luar Baki Rem HH mm	Lebar Baki Rem akan mm	Dmm	D2mm	Luar angkasa C mm	Luar angkasa E mm	Berat (Tidak ada lubang tanpa cakram) kg	Muatan Minyak (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Jelaskan

Ini adalah kopling sederhana dan hemat biaya untuk aplikasi torsi tinggi.

Kopling jaringan pegas serpentine Jiangsu RSK menggabungkan kapasitas torsi tinggi dari kopling roda gigi dengan fleksibilitas kopling elastis, menjadikannya pilihan yang lebih sederhana dan ideal di antara kopling tugas sedang hingga berat. Desain pembongkarannya yang cepat sepenuhnya menghilangkan kesulitan pemasangan dan pelepasan, menawarkan solusi kopling yang lebih ekonomis dan andal.

Ketahanan terhadap benturan, peredam getaran, dan kemampuan beradaptasi terhadap berbagai beban memberikan perlindungan yang lebih baik pada peralatan.

Permukaan gigi kopling jaringan pegas serpentine RSK terdiri dari beberapa permukaan melengkung, yang memungkinkan area kontak bervariasi sesuai dengan perubahan beban. Desain ini memungkinkan kopling untuk lebih tahan terhadap dampak beban dan beban variabel, memastikan keamanan yang lebih baik selama penyalaan atau dalam kondisi pemuatan yang tidak merata. Selain itu, transmisi pegas yang fleksibel menyerap sejumlah besar gaya getaran. Efek redamannya mengurangi getaran benturan hingga lebih dari 36%, menjadikannya filter guncangan dan getaran sejati untuk sistem transmisi daya.

Pemasangan dan pelepasan yang cepat menghemat waktu dan tenaga.

Bertujuan untuk mengatasi kesulitan dan inefisiensi dalam pemasangan dan pembongkaran kopling, RSK telah mengembangkan kopling pembongkaran cepat yang baru. Ini mengadopsi antarmuka permukaan yang meruncing dan menggunakan beberapa baut berkekuatan tinggi di permukaan ujung untuk menerapkan gaya, mencapai efek ekspansi dan koneksi. Desain ini memungkinkan penyesuaian jarak bebas selama pemasangan sekaligus memberikan kinerja penyesuaian interferensi, menghemat lebih dari 70% waktu dibandingkan dengan produk penyesuaian interferensi tradisional.

Masa pakai yang sangat panjang.

Pegas berbentuk kerucut dibuat dari baja paduan berkekuatan tinggi dan menjalani proses perlakuan panas yang ketat untuk mencapai kekakuan dan fleksibilitas yang unggul. Permukaan pegas disemprotkan secara presisi untuk menekan struktur molekul lapisan permukaan, sehingga meningkatkan ketahanan aus dan memperpanjang masa pakai.

Struktur sederhana dan perawatan mudah.

Persyaratan instalasi rendah dan beragam desain.

Persyaratan keakuratan pemasangan untuk kopling jaringan pegas serpentin lebih rendah dibandingkan dengan kopling umum. Pegas dapat berayun bebas di dalam alur gigi selongsong setengah kopling, memungkinkan terjadinya deviasi radial, sudut, dan aksial yang cukup besar antara kedua poros. Selama penyimpangan ini tetap berada dalam kisaran tertentu, penyimpangan tersebut tidak akan mempengaruhi kinerja transmisi daya, juga tidak akan menimbulkan kebisingan atau membahayakan masa pakai.
