Name: RSK Diproduksi Serpentine Spring Grid Coupling tipe lubang poros pendek sederhana dan hemat biaya
Rating: 5 (99 reviews)

Spesifikasi

Ini adalah kopling sederhana dan hemat biaya untuk aplikasi torsi tinggi

Ketahanan terhadap benturan, peredam getaran, dan kemampuan beradaptasi terhadap berbagai beban memberikan perlindungan yang lebih baik pada peralatan

Pemasangan dan pelepasan yang cepat menghemat waktu dan tenaga

Masa pakai yang sangat panjang

Struktur sederhana dan perawatan mudah

Persyaratan instalasi rendah dan beragam desain

Persyaratan keakuratan pemasangan untuk kopling jaringan pegas serpentin lebih rendah dibandingkan dengan kopling umum

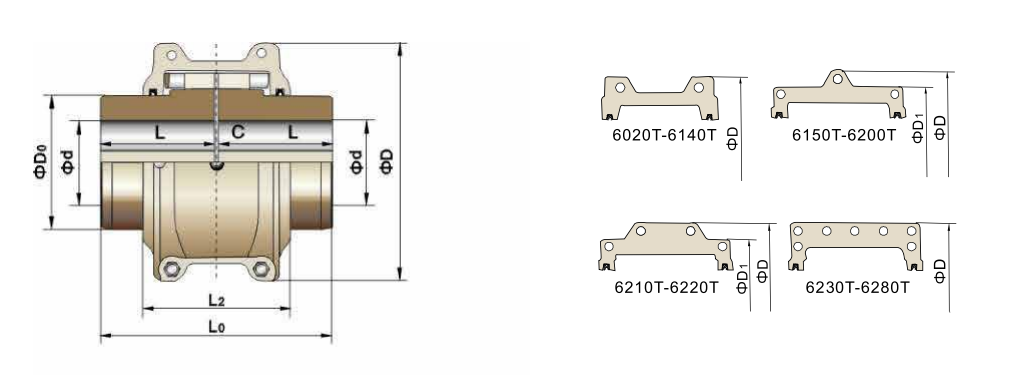

Model	Torsi Nominal/ Tn N.M	Kecepatan yang diizinkan/N rpm	Lubang poros maksimum L mm	Panjang Aksial L mm	Panjangnya L0 mm	L2mm	Dmm	D0 mm	Luar angkasa C mm	Berat (tidak ada lubang) kg	Momen inersiaI Kg.m2	Biaya Minyak kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Deskripsi

Ini adalah kopling sederhana dan hemat biaya untuk aplikasi torsi tinggi.

Kopling jaringan pegas serpentine Jiangsu RSK menggabungkan kapasitas torsi tinggi dari kopling roda gigi dengan fleksibilitas kopling elastis, menjadikannya pilihan yang lebih sederhana dan ideal di antara kopling tugas sedang hingga berat. Desain pembongkarannya yang cepat sepenuhnya menghilangkan kesulitan pemasangan dan pelepasan, menawarkan solusi kopling yang lebih ekonomis dan andal.

Ketahanan terhadap benturan, peredam getaran, dan kemampuan beradaptasi terhadap berbagai beban memberikan perlindungan yang lebih baik pada peralatan.

Permukaan gigi kopling jaringan pegas serpentine RSK terdiri dari beberapa permukaan melengkung, yang memungkinkan area kontak bervariasi sesuai dengan perubahan beban. Desain ini memungkinkan kopling untuk lebih tahan terhadap dampak beban dan beban variabel, memastikan keamanan yang lebih baik selama penyalaan atau dalam kondisi pemuatan yang tidak merata. Selain itu, transmisi pegas yang fleksibel menyerap sejumlah besar gaya getaran. Efek redamannya mengurangi getaran benturan hingga lebih dari 36%, menjadikannya filter guncangan dan getaran sejati untuk sistem transmisi daya.

Pemasangan dan pelepasan yang cepat menghemat waktu dan tenaga.

Bertujuan untuk mengatasi kesulitan dan inefisiensi dalam pemasangan dan pembongkaran kopling, RSK telah mengembangkan kopling pembongkaran cepat yang baru. Ini mengadopsi antarmuka permukaan yang meruncing dan menggunakan beberapa baut berkekuatan tinggi di permukaan ujung untuk menerapkan gaya, mencapai efek ekspansi dan koneksi. Desain ini memungkinkan penyesuaian jarak bebas selama pemasangan sekaligus memberikan kinerja penyesuaian interferensi, menghemat lebih dari 70% waktu dibandingkan dengan produk penyesuaian interferensi tradisional.

Masa pakai yang sangat panjang.

Pegas berbentuk kerucut dibuat dari baja paduan berkekuatan tinggi dan menjalani proses perlakuan panas yang ketat untuk mencapai kekakuan dan fleksibilitas yang unggul. Permukaan pegas disemprotkan secara presisi untuk menekan struktur molekul lapisan permukaan, sehingga meningkatkan ketahanan aus dan memperpanjang masa pakai.

Struktur sederhana dan perawatan mudah.

Persyaratan instalasi rendah dan beragam desain.

Persyaratan keakuratan pemasangan untuk kopling jaringan pegas serpentin lebih rendah dibandingkan dengan kopling umum. Pegas dapat berayun bebas di dalam alur gigi selongsong setengah kopling, memungkinkan terjadinya deviasi radial, sudut, dan aksial yang cukup besar antara kedua poros. Selama penyimpangan ini tetap berada dalam kisaran tertentu, penyimpangan tersebut tidak akan mempengaruhi kinerja transmisi daya, juga tidak akan menimbulkan kebisingan atau membahayakan masa pakai.
