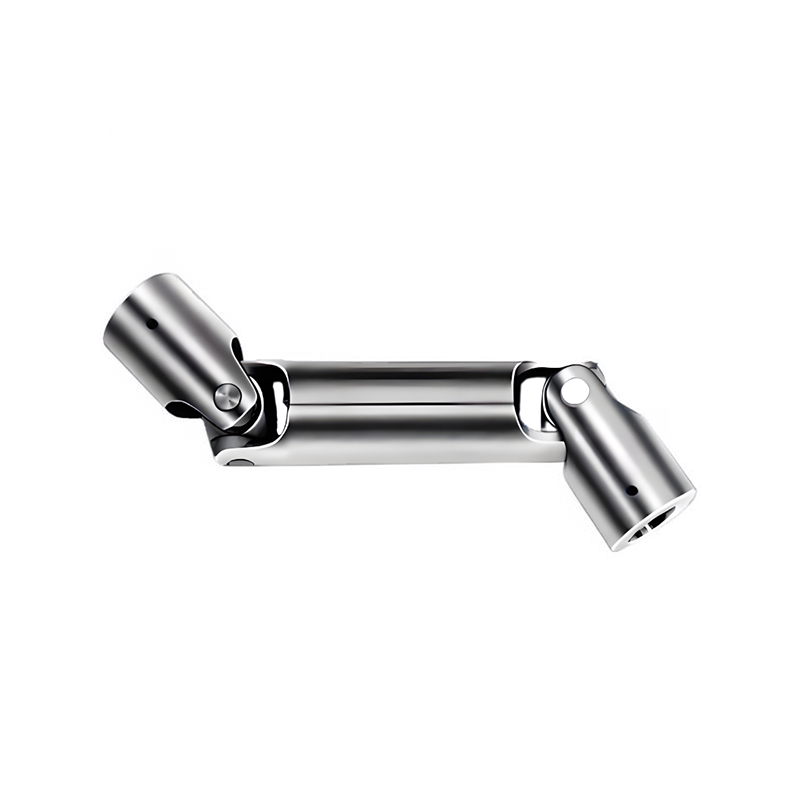

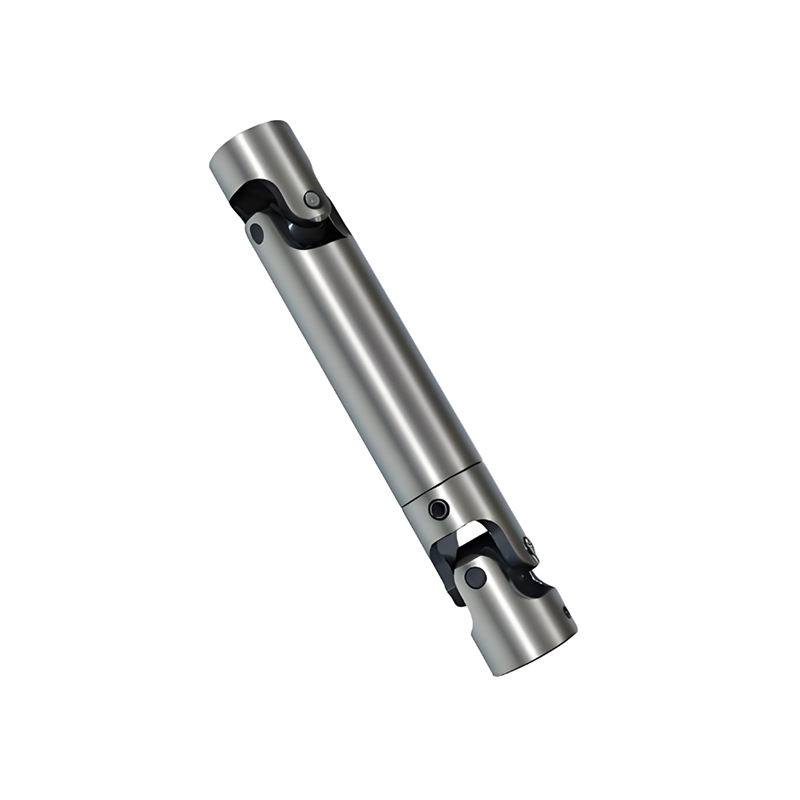

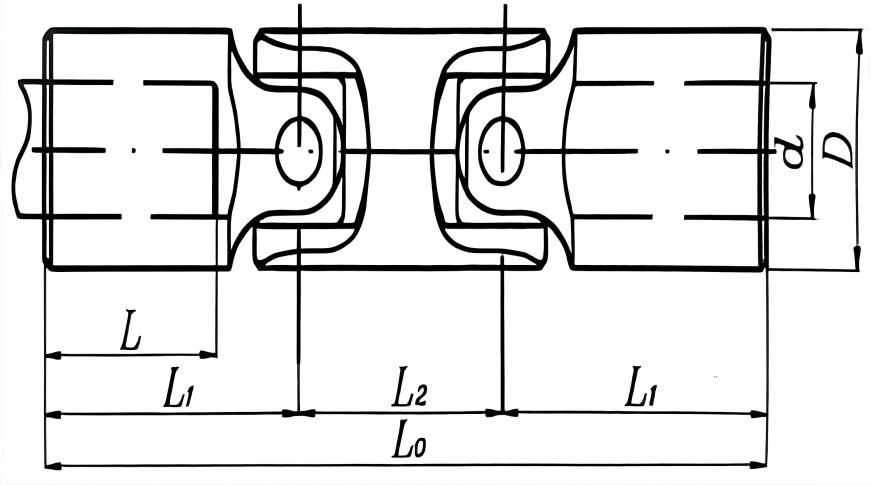

Transmisi Torsi Sudut Besar Tipe Ganda Poros Universal Presisi RSK-WS

Kemampuan Transmisi Torsi Sudut Besar

Kapasitas Beban Berat yang Luar Biasa

Kompensasi Misalignment Gabungan yang Kuat

Efisiensi Transmisi Tinggi

Poros Universal Presisi (sambungan U) adalah kopling mekanis berkualitas tinggi yang mentransmisikan daya rotasi antara poros yang tidak sejajar, memungkinkan pergerakan dan sudut yang bervariasi, biasanya digunakan pada kendaraan dan mesin untuk menghasilkan transfer torsi yang mulus dan andal ketika sambungan lurus tidak dimungkinkan, memiliki toleransi yang ketat, bahan yang tahan lama (seperti baja paduan yang diperkeras dengan bantalan jarum), dan penyegelan canggih untuk masa pakai yang lama dan kinerja yang konsisten, tidak seperti sambungan U standar yang mungkin memiliki variasi kecepatan pada sudut tinggi.

Karakteristik Utama

Kompensasi Sudut: Menghubungkan poros pada sudut yang bersilangan dan tidak sejajar, penting untuk suspensi atau artikulasi mesin.

Presisi Tinggi: Diproduksi dengan toleransi ketat untuk kelancaran pengoperasian, meminimalkan getaran dan kehilangan daya, catat Partsource dan Belden Universal.

Komponen Tahan Lama: Menggunakan salib baja paduan yang diperkeras, bantalan jarum yang diberi perlakuan panas, dan segel yang kuat untuk meningkatkan kekuatan dan distribusi pelumasan, jelas Partsource dan Belden Universal.

Perlindungan Korosi: Sering kali dilengkapi lapisan pelindung (seperti MICRO SHIELD™) agar tahan karat, tambah Partsource

Cara Kerja (U-Joint Dasar)

Struktur: Sebuah poros berbentuk X (silang) menghubungkan dua kuk (satu pada setiap poros).

Gerakan: Salib memungkinkan poros berputar, mentransmisikan rotasi meskipun dalam posisi miring, seperti gimbal.

Potensi Fluktuasi Kecepatan: Satu sambungan U dapat menyebabkan poros keluaran bertambah cepat dan melambat (kecepatan tidak konstan) jika sudutnya signifikan, catat Wikipedia dan WM Berg.

Solusi Presisi: Sambungan presisi meminimalkan fluktuasi ini, memastikan penyaluran daya lebih lancar dibandingkan sambungan standar, terutama pada aplikasi kritis

Aplikasi Umum

Otomotif: Poros penggerak pada kendaraan berpenggerak roda belakang (RWD) dan berpenggerak empat roda (4WD), menghubungkan transmisi ke diferensial.

Mesin Industri: Menghubungkan bagian-bagian yang berputar dalam otomatisasi, robotika, dan alat berat lainnya yang sudutnya berubah

Kopling tipe RSK-WS biasanya dilengkapi pengaturan sambungan universal ganda untuk mencapai transmisi kecepatan konstan atau mendekati konstan. Komponen utamanya meliputi:

Dua Rakitan Poros Silang: Komponen inti. Setiap perakitan terdiri dari:

Cross Shaft (Spider): Ditempa dari baja paduan berkekuatan tinggi, ini adalah komponen penahan beban utama

Bantalan Rol Jarum: Dipasang pada empat jurnal poros silang untuk mengurangi gesekan

Tutup/Segel Bantalan: Kencangkan bantalan dan berikan perlindungan terhadap debu dan air

Dua Yokes (Flange Yokes atau Weld Yokes): Hubungkan ke rakitan poros silang

Satu Poros Menengah (Poros Penggerak): Menghubungkan kuk di kedua ujungnya melalui spline atau flensa

Spline Sliding Sleeve (Slip Tube): Fitur penentu tipe RSK-WS. Poros perantara biasanya dirancang dengan spline eksternal yang terhubung dengan selongsong geser bergaris internal. Hal ini memungkinkan poros penggerak meluncur secara aksial saat mentransmisikan torsi, mengkompensasi perpindahan aksial yang disebabkan oleh ekspansi/kontraksi termal atau pemasangan.

Bantalan Geser atau Kelengkapan Pelumasan (Puting Gemuk): Pastikan adanya pelumasan pada rakitan spline.

Karakteristik Utama:

1. Kemampuan Transmisi Torsi Sudut Besar:

Sambungan tunggal dapat mencapai sudut kerja 15° - 25° atau bahkan lebih, cocok untuk menyambung peralatan dengan sumbu non-sejajar atau peralatan yang posisi kerjanya berubah.

2. Kapasitas Beban Berat yang Luar Biasa:

Menggunakan baja paduan berkekuatan tinggi dan bantalan rol jarum berukuran besar. Konstruksinya yang kokoh menjadikannya salah satu solusi mekanis paling andal untuk mentransmisikan torsi sangat tinggi (hingga jutaan Newton-meter). Banyak digunakan di pabrik rolling metalurgi, mesin pertambangan, dll.

3. Kompensasi Misalignment Gabungan yang Kuat:

Kompensasi Sudut: Dicapai melalui artikulasi poros silang.

Kompensasi Aksial: Mencapai pergerakan aksial jarak jauh (hingga beberapa ratus milimeter) melalui selongsong geser spline, yang merupakan keunggulan utama tipe WS.

Kompensasi Radial: Memiliki tingkat kemampuan beradaptasi.

4. Efisiensi Transmisi Tinggi:

Struktur yang Andal, Umur Panjang:

Desain matang dengan semua bagian penahan beban terbuat dari logam. Menawarkan masa pakai yang lama bila dirawat dengan benar.

Bidang Aplikasi Utama

Tipe WS merupakan kopling klasik “Andalan Industri Berat”, cocok untuk:

Industri Metalurgi: Penggerak utama dan tambahan untuk pabrik penggilingan baja (blooming mill, section mill, plate mill).

Pengangkatan dan Pengangkutan: Mekanisme luffing boom pada derek alas pelabuhan besar, pemuat/pembongkar muatan kapal.

Mesin Pertambangan: Sistem penggerak untuk ekskavator, penghancur, pabrik bola.

Mesin Konstruksi: Menggerakkan bagian derek perayap besar, mesin bor terowongan.

Mesin Kertas, Mesin Dek Laut, dan aplikasi lain yang memerlukan transmisi sudut besar dan torsi tinggi.
