Spesifikasi

Karakteristik Utama:

Struktur Sederhana, Biaya Rendah

Biaya produksi dan harga rendah

Tidak Perlu Pelumasan, Perawatan Mudah

Memiliki Beberapa Kemampuan Kompensasi dan Redaman

Instalasi Mudah

Semak karet elastis dapat memberikan tingkat isolasi listrik

Bidang Aplikasi Utama:

Koneksi antara motor dan mesin yang digerakkan pada kipas, pompa, dan mesin umum lainnya (paling umum)

Konveyor ringan, mixer, mesin pertanian

Kompresor kecil hingga menengah, genset

Berbagai mesin industri ringan dimana biaya merupakan faktor sensitif

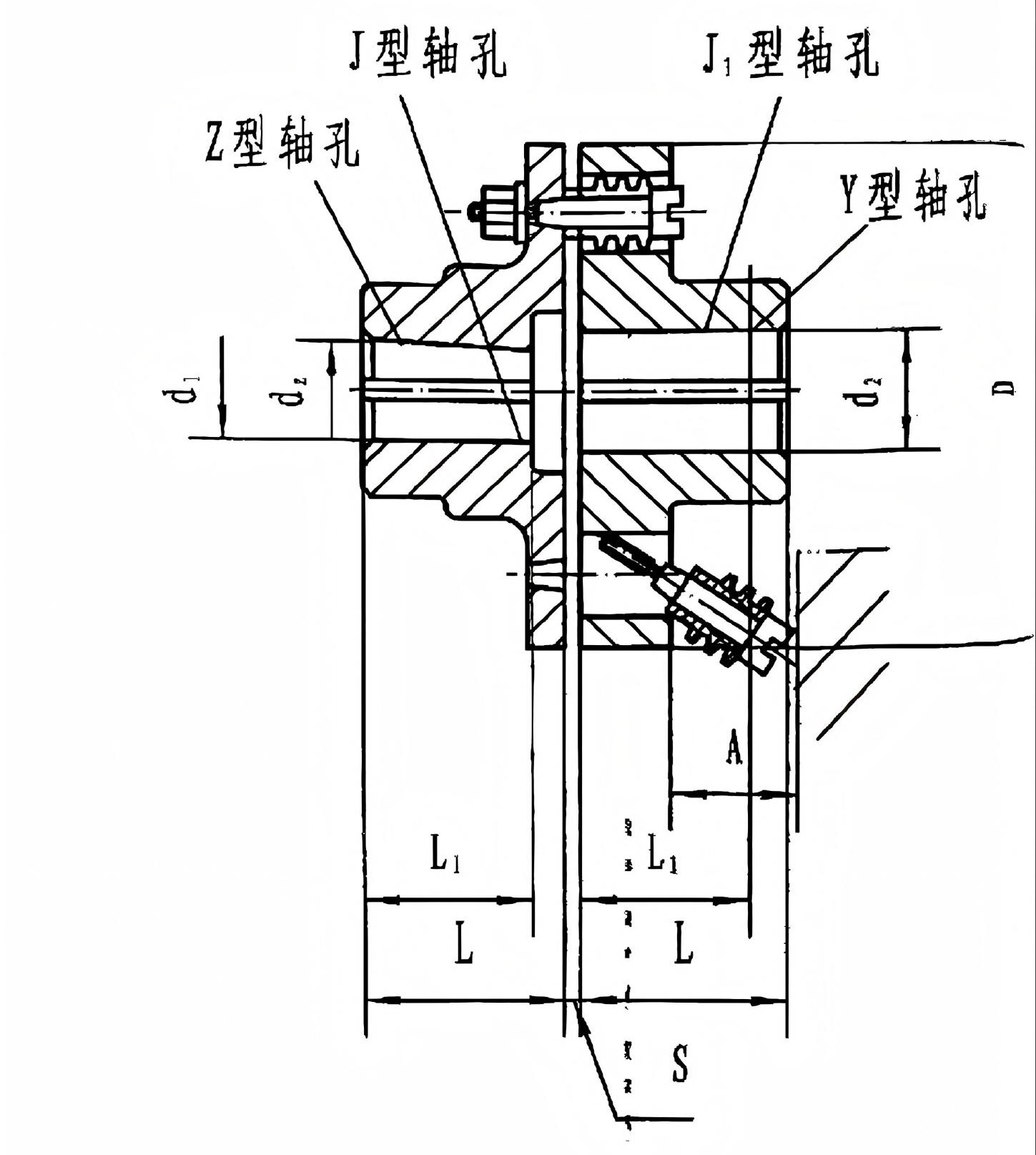

Model	Torsi Nominal (N·m)	Diizinkan kecepatan rotasi (rpm)		Diameter lubang poros (mm) d₁、d₂、dz		Panjang lubang poros (mm)			D	A	S	Diizinkan kompensasi jumlah		berat (kg)	Momen Inersia (kg.m ² )
						berbentuk Y	J、J、berbentuk Z					Radial (mm)	Sudut arah
		besi	baja	besi	baja	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10、11	10、11	25	17	—
				12	12、14	32	20	—
RSK-LT2	16	5500	7600	12、14	12、14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16、18、19	42	30	42
RSK-LT3	31.5	4700	6300	16、18、19	16、18、19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20、22	52	38	52
RSK-LT4	63	4200	5700	20,22,24	20、22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25,28	62	44	62
RSK-LT5	125	3600	4600	25,28	25,28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30、32	30,32,35	82	60	82
RSK-LT6	250	3300	3800	30,35,38	32,35,38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40、42	112	84	12
RSK-LT7	500	2800	3600	40,42,45	40,42,45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45、48、50、55	45,48,50,55,56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60、63	142	107	142
RSK-LT9	1000	2100	2850	50、55、56	50、55、56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60、63	60,63,65,70,71	142	107	42
RSK-LT10	2000	1700	2300	63,65,70,71,75	63,65,70,71,75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80、85	80、85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80、85、90、95	80、85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100、110	100、110	212	167	212
RSK-LT12	8000	1100	1450	100、110、120、125	100、110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130、140、150	130、140、150	252	202	252
				160	160,170	302	242	302

Jelaskan

Ini adalah kopling elemen fleksibel non-logam yang mentransmisikan torsi melalui pin dan bushing elastis.

Prinsip kerja intinya memanfaatkan deformasi tekan bushing elastis karet (atau poliuretan) untuk menyalurkan torsi, dan memanfaatkan elastisitasnya untuk mengkompensasi ketidaksejajaran, menyerap getaran, dan guncangan. Dengan strukturnya yang sederhana, kopling ini merupakan salah satu kopling yang paling banyak digunakan di bidang transmisi daya kecil hingga menengah, kecepatan sedang hingga rendah, yang sering disebut sebagai "Kopling Standar".

Struktur kopling Tipe LT sangat sederhana, terutama terdiri dari komponen-komponen berikut:

Dua Setengah Kopling: Biasanya terbuat dari besi tuang (HT200) atau baja tuang (ZG270-500), menyerupai flensa dengan cincin lubang pin di sekelilingnya.

Semak Elastis (Bushing): Komponen inti. Biasanya terbuat dari karet atau poliuretan, berbentuk silinder dengan flensa. Itu dipasang di lubang pin setengah kopling yang digerakkan. Pin melewati lubang tengah semak elastis, sehingga secara fleksibel menghubungkan kedua setengah kopling.

Pelat Penahan (Opsional): Digunakan untuk mengencangkan semak elastis secara aksial dan mencegahnya terjatuh.

Kinerja struktural:

Karena celah antara selongsong elastis dan lubang melingkar pada flensa setengah kopling, serta deformasi selongsong elastis, kopling memiliki tingkat kompensasi tertentu untuk perpindahan relatif dan kinerja penyerapan goncangan.

Karakteristik Utama:

Struktur Sederhana, Biaya Rendah

Beberapa suku cadang, proses manufaktur yang matang, biaya dan harga produksi yang sangat rendah, menawarkan penghematan yang luar biasa.

Tidak Perlu Pelumasan, Perawatan Mudah

Tidak mengandung pasangan gesekan dengan geseran relatif, tidak memerlukan penambahan oli atau gemuk, memenuhi syarat sebagai kopling bebas perawatan (hanya memerlukan pemeriksaan berkala).

Memiliki Beberapa Kemampuan Kompensasi dan Redaman

Instalasi Mudah

Semak karet elastis dapat memberikan tingkat isolasi listrik

Bidang Aplikasi Utama:

Tipe LT adalah kopling klasik "Ekonomis Tujuan Umum", cocok untuk aplikasi ringan dengan persyaratan rendah untuk presisi transmisi dan performa dinamis, daya sedang, dan lingkungan yang relatif bersih, seperti:

Koneksi antara motor dan mesin yang digerakkan pada kipas, pompa, dan mesin umum lainnya (paling umum).

Konveyor ringan, mixer, mesin pertanian.

Kompresor kecil hingga menengah, genset.

Berbagai mesin industri ringan yang faktor sensitifnya adalah biaya.
