Spesifikasi

Ukuran (mm)	Dimensi (mm)			Nilai beban		Tekanan kontak (MPa)		Sekrup pengunci	Berat (Sekitar kg)
Ukuran (mm)	L1	L2	D1	Aksial (kN)	Torsi (N·m)	Poros (MPa)	Pusat (MPa)	Pengetatan (N·m)	Berat (Sekitar kg)
18×47×28	17	34	54	28	270	212	94	17	0.3
19×47×28	17	34	54	28	274	215	93	17	0.3
20×47×28	17	34	54	28	280	218	94	17	0.32
22×47×28	17	34	54	28	300	200	95	17	0.32
24×50×28	17	34	57	28	330	178	89	17	0.35
25×50×28	17	34	57	34	420	210	105	17	0.32
28×55×28	17	34	62	35	510	177	96	17	0.37
30×55×28	17	34	62	35	510	177	96	17	0.37
32×60×28	17	34	67	40	730	222	116	17	0.39
35×60×28	17	34	67	44	770	194	112	17	0.39
38×65×28	17	34	72	45	830	181	103	17	0.46
40×65×28	17	34	72	50	940	182	109	17	0.46
42×75×33	20	41	82	70	1590	234	130	41	0.72
45×75×33	20	41	82	70	1630	213	124	41	0.7
48×80×33	20	41	87	70	1740	198	119	41	0.8
50×80×33	20	41	87	80	1830	195	120	41	0.77
55×85×33	20	41	92	80	2210	192	125	41	0.8
60×90×33	20	41	97	80	2410	178	120	41	0.88
65×95×33	20	41	102	90	3090	192	131	41	0.93
70×110×40	24	50	117	130	4620	208	134	83	1.6
75×115×40	24	50	122	130	4900	191	123	83	1.76
80×120×40	24	50	127	130	5000	176	119	83	1.81
85×125×40	24	50	132	150	6300	195	135	83	1.9
90×130×40	24	50	137	150	6800	187	131	83	2
95×135×40	24	50	142	160	7700	191	132	83	2.1
100×145×44	26	56	152	190	9800	202	141	145	2.8
110×155×44	26	56	162	200	10300	173	125	145	3.2
120×165×44	26	56	172	220	12200	189	138	145	3.4
130×180×54	34	66	187	280	19000	177	126	145	5.1
140×190×54	34	68	197	290	20000	158	115	230	5.4

Ukuran (mm)	Dimensi (mm)			Nilai beban		Tekanan kontak (MPa)		Sekrup pengunci	Berat (Sekitar kg)
Ukuran (mm)	L1	L2	D1	Aksial (kN)	Torsi (N·m)	Poros (MPa)	Pusat (MPa)	Pengetatan (N·m)	Berat (Sekitar kg)
150×200×54	34	68	207	340	26000	179	133	230	5.6
160×210×54	34	68	217	370	30000	141	139	230	6
170×225×64	44	78	232	380	34000	185	106	230	7.9
180×235×64	44	78	242	400	35000	130	101	230	8
190×250×64	44	78	257	460	48000	161	120	230	10
200×260×64	44	78	267	500	48000	144	110	230	10.5
220×285×72	50	88	294	587	64500	145	110	355	13.4
240×305×72	50	88	314	734	88000	165	130	355	14.3
260×325×72	50	88	334	840	114000	180	145	355	15.5
280×355×84	60	102	364	948	132000	150	120	485	22.9
300×375×84	60	102	384	1059	129000	150	125	485	24.1
320×405×101	74	121	414	1374	250000	160	120	690	36.4
340×425×101	74	121	434	1603	272500	140	130	690	38.4
360×455×116	86	138	464	1710	308000	175	115	930	46.2
380×475×116	86	138	486	1995	379000	155	125	930	55
400×495×116	86	138	504	1995	399000	150	120	930	61

Jelaskan

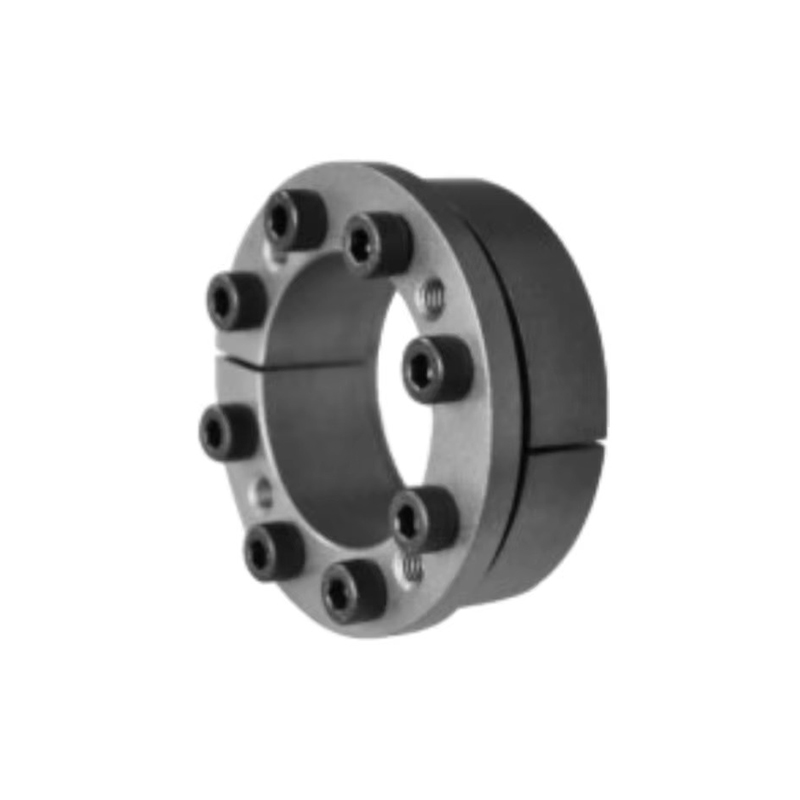

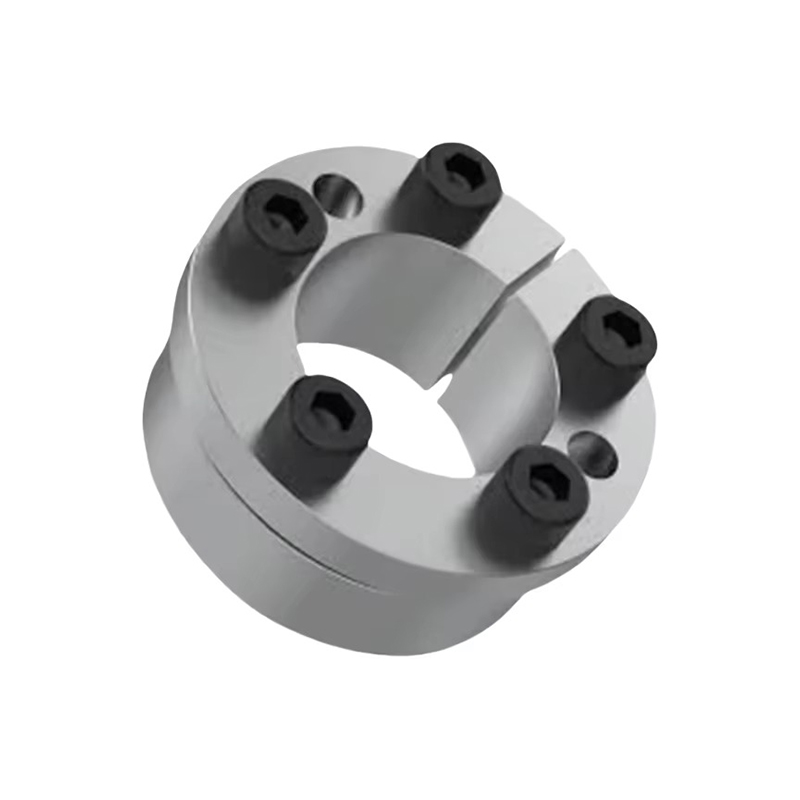

Selongsong Ekspansi Presisi Tinggi Z8 adalah komponen mekanis yang dirancang dengan cermat untuk memberikan pemasangan yang presisi dan kinerja yang andal dalam lingkungan industri yang menuntut. Dibuat dari baja berkualitas tinggi, selongsong ekspansi ini menggabungkan teknik manufaktur canggih dengan ketahanan lelah yang ditingkatkan untuk memastikan daya tahan yang tahan lama. Desainnya mendukung pembongkaran dan perakitan yang mudah, menjadikan perawatan dan penggantian menjadi efisien dan mudah.

Fitur dan Keunggulan Utama
Rekayasa Presisi Tinggi: Diproduksi dengan toleransi ketat untuk menjamin stabilitas dimensi yang akurat, memastikan kesesuaian yang aman dan konsisten pada rakitan yang memerlukan penyelarasan tepat.

Pembongkaran dan Perakitan yang Mudah: Desain selongsong menyederhanakan proses pemasangan dan pelepasan, mengurangi waktu henti dan biaya tenaga kerja selama pemeliharaan atau peningkatan peralatan.

Ketahanan Lelah yang Luar Biasa: Dibangun untuk menahan siklus tegangan berulang tanpa mengorbankan integritas struktural, sehingga secara signifikan memperpanjang masa pakai komponen dalam kondisi pembebanan dinamis.

Pencegahan Kerusakan: Dibuat dari baja tahan lama dengan perawatan permukaan yang meningkatkan ketahanan terhadap keausan, korosi, dan kerusakan mekanis, sehingga menjaga kinerja seiring waktu.

Stabilitas Struktural yang Andal: Mempertahankan bentuk dan kekuatan di bawah beban tinggi dan kondisi operasional yang bervariasi, mencegah deformasi dan memastikan keselamatan operasional.

Kompatibilitas Aplikasi Serbaguna: Cocok untuk diintegrasikan ke dalam beragam sistem mekanis yang mengutamakan presisi dan daya tahan.

Aplikasi
Mesin Presisi: Ideal untuk digunakan pada peralatan yang memerlukan penyelarasan tepat dan pengikatan yang andal, seperti mesin CNC, robotika, dan peralatan manufaktur presisi tinggi.

Komponen Otomotif: Cocok untuk rakitan yang mengalami beban dan getaran berulang, meningkatkan umur komponen dan mengurangi frekuensi perawatan.

Peralatan Industri: Digunakan pada pompa, kompresor, dan mesin lainnya yang mengutamakan ketahanan lelah dan kemudahan perawatan.

Dirgantara dan Pertahanan: Dapat diterapkan pada sistem yang mengutamakan kesesuaian presisi dan daya tahan di bawah tekanan siklik untuk keandalan operasional.

Solusi OEM: Dapat disesuaikan untuk memenuhi persyaratan teknis spesifik dalam aplikasi industri dan mekanik khusus.
