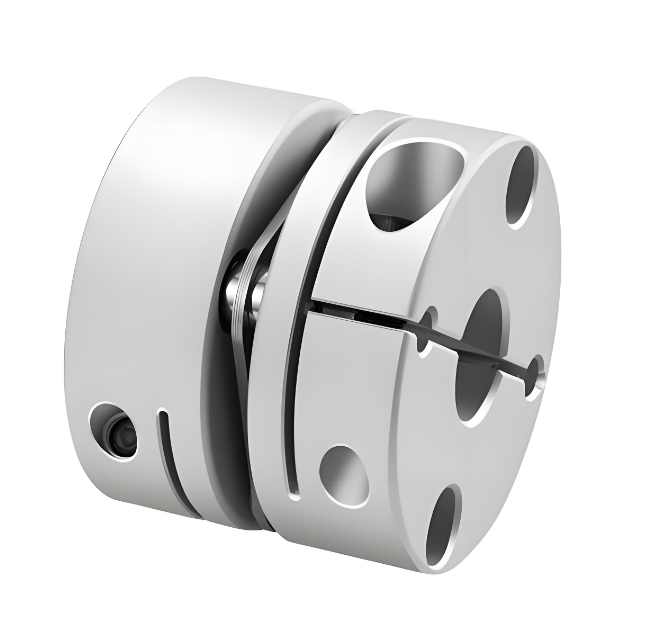

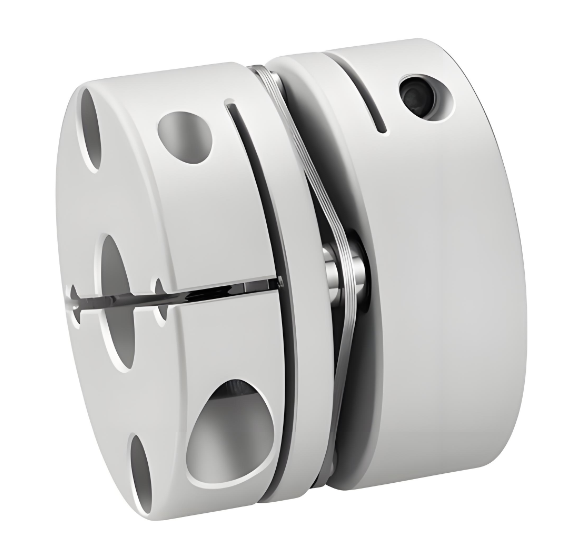

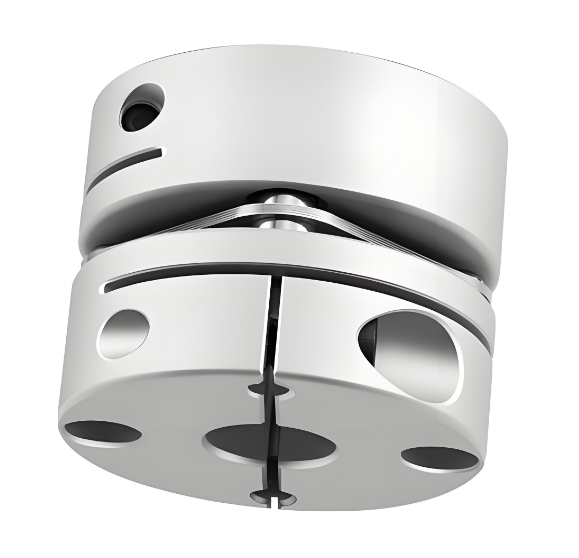

Name: RSK-CPS Jenis penjepit kopling diafragma baja tahan karat tunggal paduan Aluminium berkekuatan tinggi
Rating: 5 (99 reviews)

Spesifikasi

> Selongsong poros terbuat dari paduan aluminium berkekuatan tinggi

> Diafragma terbuat dari baja tahan karat 304

> Kekakuan torsi tinggi, dapat mengontrol putaran poros secara akurat, dapat melakukan kontrol presisi tinggi

> Dirancang khusus untuk servo, motor stepper

> Inersia rendah, cocok untuk pengoperasian kecepatan tinggi

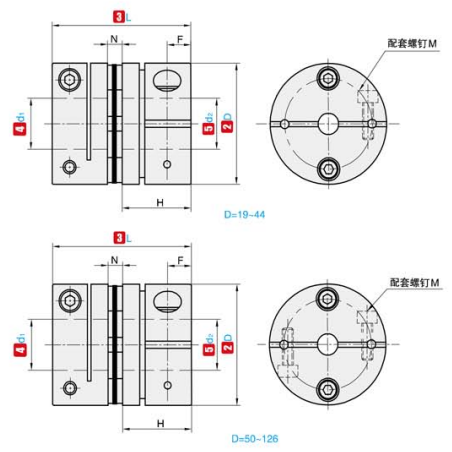

①TIDAK.	②D	③L	④d₁ ⑤d₂ Rentang opsional	N	F	H	M	Torsi sekrup pengencang (N ·m)
RSK-CPS	19	20	3 4 5 6 6,35 7 8	1.8	3.3	9.1	M2.5	0.8
	26	26	3 4 5 6 6,35 7 8 9 9.525 10 11 12 14	2.6	3.9	11.65	M3	1.2
	32	28	5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15	3.5	3.85	12.25	M3	1.2
	34	32	5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 16	3.5	4.5	14.25	M4	2.5
	39	34.5	8 9 9,525 10 11 12 12,7 14 15 16 17 18 19	4.5	5	14.9	M4	2.5
	44	34.5	8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 24	4.5	5	14.9	M4	2.5
	56	45	10 12 14 15 16 17 18 19 20 22 24 25 28 30 32	5.5	6.4	19.75	M5	5
	68	53	12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38	6.3	7.7	23.35	M6	8
	82	68	17 18 19 20 22 24 25 28 30 32 35 38 40 42	8.0	9.7	30	M8	20

①TIDAK.	②D	③L	Torsi terukur (N ·m)	Eksentrisitas yang diijinkan (mm)	Lendutan yang diijinkan (°)	Deviasi aksial yang diijinkan (mm)	Kecepatan yang diijinkan (rpm)	Kekakuan pembalikan statis (N ·m/rad)	Momen inersia	Berat (g)
RSK-CPS	19	20	1	0.1	1	±0,09	10000	1400	6,7×10⁻⁷	11
	26	26	1.5	0.1	1	±0,14	10000	3700	2,2×10⁻⁶	28
	32	28	2	0.1	1	±0,18	10000	5700	7,1×10⁻⁶	46
	34	32	3	0.1	1	±0,18	10000	8100	8,0×10⁻⁶	55
	39	34.5	6	0.1	1	±0,23	10000	18000	2,2×10⁻⁵	81
	44	34.5	9	0.1	1	±0,27	10000	20000	2,8×10⁻⁵	99
	56	45	25	0.1	1	±0,36	10000	50000	1,2×10⁻⁴	217
	68	53	60	0.1	1	±0,4	9000	70000	1,5×10⁻⁴	348
	82	68	80	0.1	1	±0,5	8000	140000	1,8×10⁻⁴	689

Deskripsi

Kopling diafragma tunggal paduan aluminium adalah perangkat transmisi mekanis presisi yang menggunakan deformasi elastis diafragma untuk mencapai sambungan yang efisien antara dua poros. Dibandingkan dengan kopling tradisional, kopling ini memiliki keunggulan yang signifikan.

Dari segi pemilihan material, paduan aluminium menunjukkan keunggulan yang tak tertandingi. Bahan ini tidak hanya ringan, yang dapat sangat mengurangi beban pada komponen transmisi, tetapi juga memiliki kekuatan yang sangat baik untuk memastikan kopling stabil dan andal selama pengoperasian. Ketahanan aus dan ketahanan korosi yang baik membuatnya tidak takut terhadap lingkungan kerja yang keras dan dapat beroperasi dengan stabil untuk waktu yang lama. Pada saat yang sama, konduktivitas termal yang sangat baik dari paduan aluminium dapat menghilangkan panas yang dihasilkan selama proses transmisi tepat waktu, sehingga secara efektif memastikan stabilitas pengoperasian peralatan.

Saat bekerja, ketika torsi dari dua poros bekerja pada diafragma, diafragma elastis akan menekuk dan berubah bentuk dengan cerdik untuk mewujudkan transmisi tenaga dan torsi secara akurat. Dalam proses ini, ini juga dapat berperan dalam penyerapan guncangan dan pengurangan kebisingan, sehingga menciptakan lingkungan pengoperasian peralatan yang lebih tenang dan stabil.

Kopling diafragma tunggal paduan aluminium memiliki struktur yang kompak dan indah, ringan, dan efisiensi transmisi yang tinggi, dan sangat berguna dalam banyak kesempatan dengan persyaratan kinerja yang ketat. Selama pemrosesan peralatan mesin, ada baiknya mencapai transmisi kecepatan yang akurat dan memastikan keakuratan pemrosesan; selama pengoperasian peralatan pengangkat dan pengangkutan, alat ini menyalurkan daya secara stabil untuk memastikan pengangkatan kargo yang aman dan efisien; dalam pembuatan kapal, beradaptasi dengan kondisi kerja yang kompleks dan menjaga stabilitas sistem tenaga kapal; pada kipas angin, AC, dan peralatan pompa, ia juga mengandalkan keunggulannya sendiri untuk memastikan kelancaran pengoperasian peralatan.

Dengan efisiensi dan daya tahannya yang tinggi, kopling diafragma tunggal paduan aluminium memberikan solusi andal untuk transmisi mekanis di berbagai industri dan merupakan pilihan ideal untuk sistem transmisi mekanis modern.
