Name: RSK-CPRG Sekrup Pemosisian Kopling Bellow Baja Tahan Karat Ketahanan Korosi Yang Baik
Rating: 5 (99 reviews)

RSK-CPRG Sekrup Pemosisian Kopling Bellow Baja Tahan Karat Ketahanan Korosi Yang Baik

Hubungi Kami

Spesifikasi

> Keseluruhannya terbuat dari baja tahan karat, dengan ketahanan korosi yang sangat baik

> Pengelasan laser antara bellow dan selongsong poros, jarak bebas rotasi nol, cocok untuk maju dan mundur

>Struktur bellow mengkompensasi penyimpangan radial, sudut dan aksial dengan lebih efektif

>Metode pengencangan sekrup pemosisian

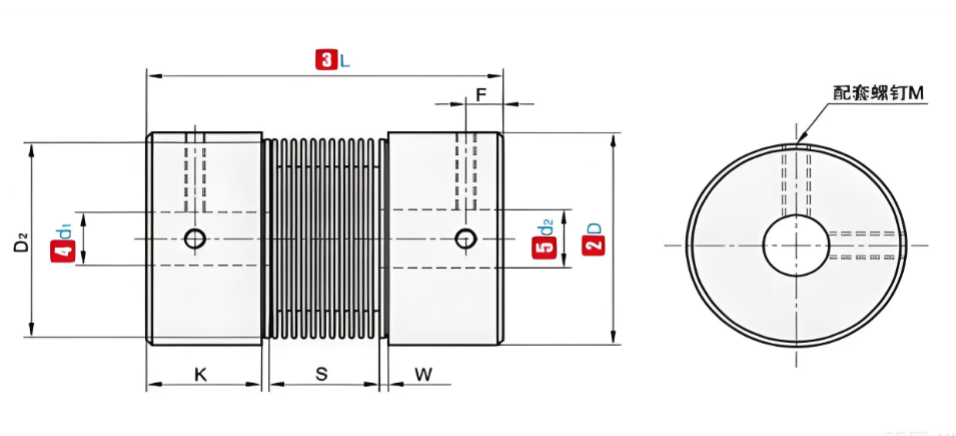

P/N	ΦD	L	Diameter Dalam Standar (mm)	K	W	S	D₂	F	M	Pengetatan torsi (N.m)
RSK-CPRG	16	27	4-5-6-6.35-7-8	7.5	2	8	13.5	3	M3	1.2
	20	32	5-6-6.35-7-8-9-9.525-10	7.2	2.8	12	18	3.5	M3	1.2
	22.5	34	5-6-6.35-7-8-9-9.525-10	8.05	2.8	12.3	20.2	3.6	M4	2.5
	25	37	6-6.35-7-8-9-9.525-10	9.5	3	12	20.2	4.5	M4	2.5
	32	42	8-9-9.525-10-11-12-12.7-14-15	8	4	18	27.2	4.5	M5	5
Catatan: Lubang bagian dalam di kedua ujung kopling dapat digabungkan secara bebas dengan diameter dalam minimum dan maksimum. Ukuran diameter dalam yang ditandai dalam tabel hanya untuk referensi. Diameter lubang yang dibutuhkan pelanggan juga hanya untuk referensi. Untuk diameter lubang yang dibutuhkan pelanggan, silakan hubungi kami.

P/N	ΦD	L	Torsi peringkat (Nm)	Izinkan bias (mm)	Izinkan kemiringan (∠°)	Izinkan deviasi aksial (mm)	Izinkan RPM	Kekakuan torsi statis (N.m/rad)	Momen inersia (N.m)	Berat (g)
RSK-CPRG	16	27	1.2	0.1	2	0.3 -0,1	16000	150	7,9X10⁻⁷	22
	20	32	2.2	0.1	2	0.3 -0,1	13000	220	2.0X10⁻⁶	36
	22.5	34	2.7	0.15	2	0.3 -0,1	12000	300	6.2X10⁻⁶	54
	25	37	3	0.15	2	0.5 -1.3	11000	330	6.7X10⁻⁶	73
	32	42	3.7	0.2	2	0.5 -1.3	10000	490	2.0X10⁻⁵	128
Catatan: Torsi inersia dan parameter teknis di atas diukur dengan standar aperture maksimum. Nilai torsi pengenal maksimum berkaitan dengan ketahanan kopling itu sendiri. Semakin besar diameter luar, semakin besar gayanya, dan semakin kecil diameter luar, semakin tinggi kecepatan yang diijinkan.

Deskripsi

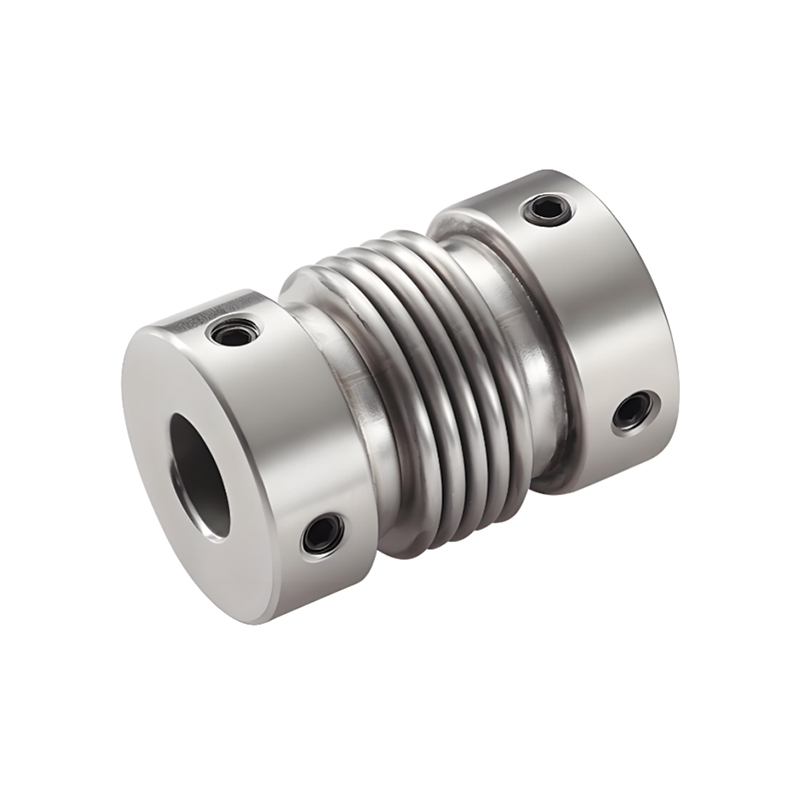

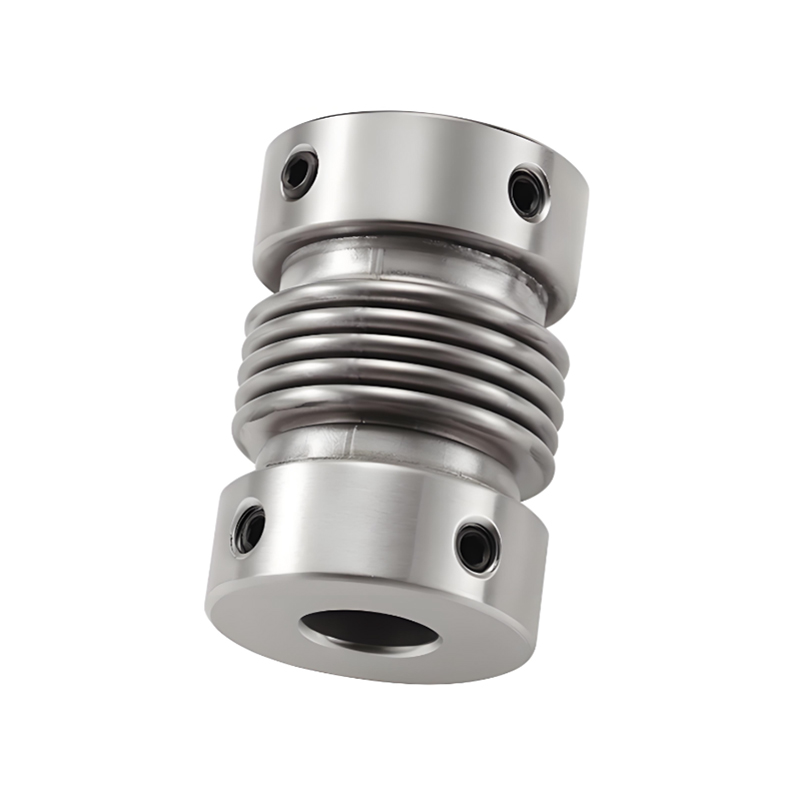

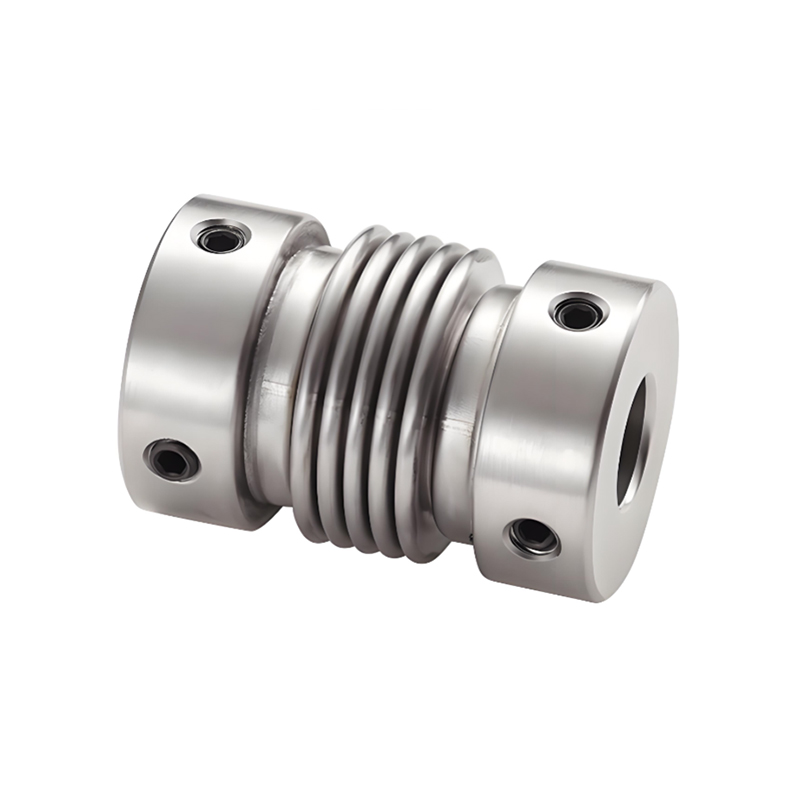

Kopling ini terutama terdiri dari dua hub baja tahan karat berkekuatan tinggi dan bellow baja tahan karat berdinding tipis di tengahnya. Struktur bellow yang unik tidak hanya dapat secara efektif mengimbangi deviasi radial, sudut, dan aksial antara kedua poros, memastikan transmisi daya yang lancar dan akurat ketika terjadi kesalahan pemasangan atau perpindahan poros selama pengoperasian peralatan, namun juga menyerap getaran, mengurangi kebisingan pengoperasian peralatan, dan memperpanjang masa pakai secara keseluruhan.

Dari segi bahan, baja tahan karat berkualitas tinggi dipilih untuk memberikan sifat tahan minyak dan tahan korosi yang sangat baik pada kopling, tanpa takut terhadap semua jenis erosi minyak dan media kimia, dan cocok untuk pengolahan makanan, industri kimia, farmasi dan industri lainnya dengan persyaratan kebersihan dan ketahanan korosi yang sangat tinggi. Desain penyegelan khusus semakin menghalangi masuknya kotoran eksternal dan memastikan pengoperasian struktur presisi internal yang stabil.

Ia memiliki karakteristik tanpa celah dan sensitivitas tinggi, dapat mentransmisikan torsi secara akurat, kekakuan torsi yang kuat, karakteristik rotasi searah jarum jam dan berlawanan arah jarum jam yang konsisten, akurasi transmisi yang tinggi, dan dapat memenuhi persyaratan pengoperasian peralatan presisi tinggi. Ada berbagai metode pemasangan, termasuk jenis pemasangan sekrup atas, jenis pemasangan klem, dan jenis pemasangan selongsong ekspansi, yang memudahkan pengguna untuk memilih secara fleksibel sesuai dengan kondisi kerja aktual, dan pemasangannya sederhana dan cepat. Fitur bebas perawatan sangat mengurangi biaya pengoperasian dan pemeliharaan peralatan serta meningkatkan efisiensi produksi. Baik itu peralatan mesin CNC presisi tinggi atau jalur produksi otomatis dengan persyaratan stabilitas yang sangat tinggi, kopling ini dapat menunjukkan kinerja yang sangat baik dan memberikan jaminan yang kuat untuk pengoperasian peralatan yang stabil.
