Petunjuk Pemasangan Kopling Jaringan RSK

Kinerja kopling sangat bergantung pada cara Anda memasang dan memelihara. Kopling Grid dirancang untuk beroperasi dalam posisi horizontal atau vertikal tanpa modifikasi.

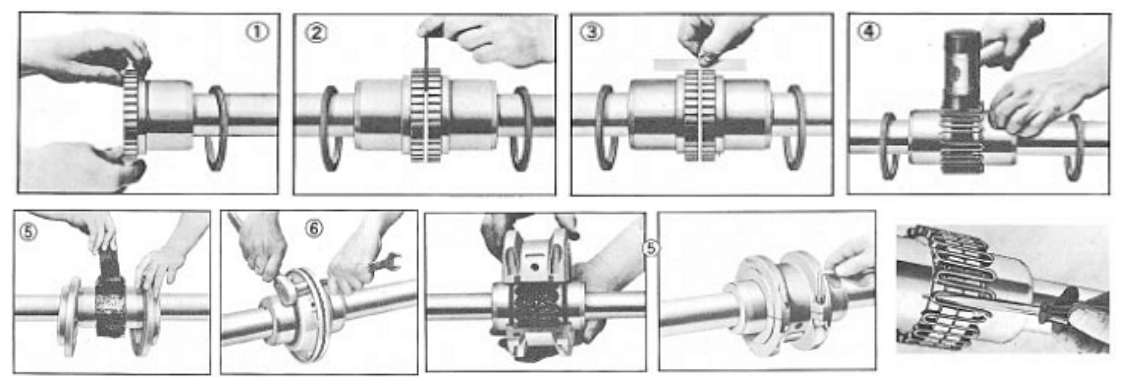

1. Pasang Segel dan Hub
Bersihkan semua bagian logam menggunakan pelarut yang tidak mudah terbakar dan periksa hub, poros, dan alur pasak dari adanya gerinda. Lapisi sedikit segel dengan minyak dan letakkan pada poros, sebelum memasang hub. Pasang hub pada porosnya masing-masing sehingga permukaan hub rata dengan ujung porosnya kecuali dinyatakan lain. Kencangkan sekrup saat dilengkapi.

2.Penjajaran Celah dan Sudut

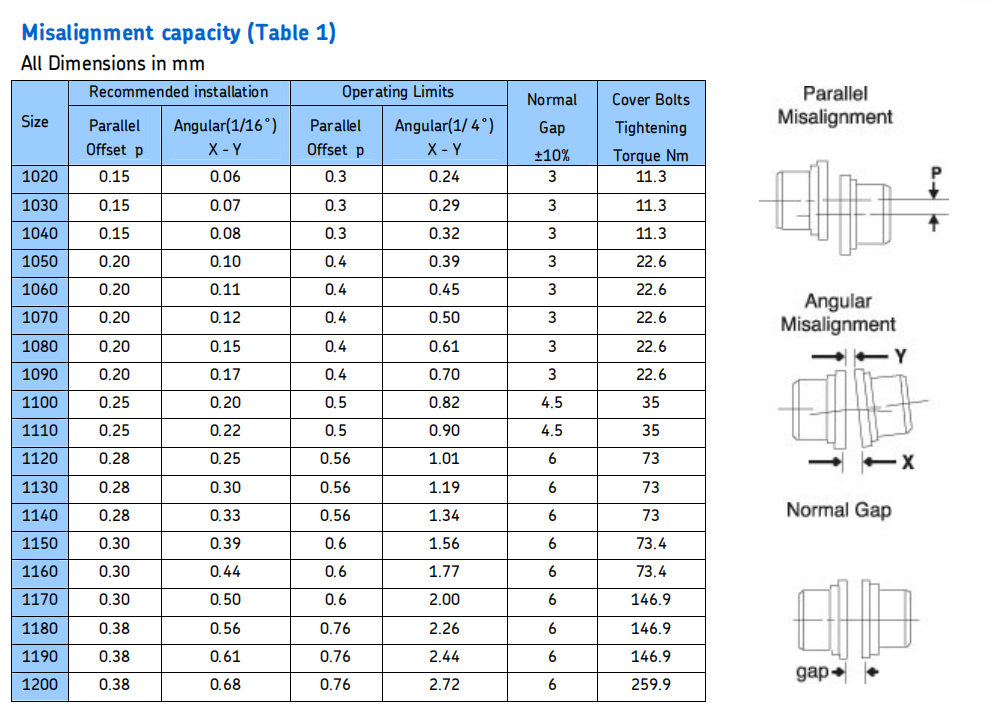

Gunakan batang pengatur jarak yang ketebalannya sama dengan celah yang ditentukan dalam Tabel 1. Masukkan batang seperti yang ditunjukkan pada gambar dengan kedalaman yang sama pada interval 90° dan ukur jarak bebas antara batang dan permukaan hub dengan peraba. Perbedaan pengukuran minimum dan maksimum tidak boleh melebihi batas sudut yang ditentukan pada Tabel 1

3. Penyelarasan Offset
Sejajarkan sehingga tepi lurus terletak tepat (atau dalam batas yang ditentukan dalam Tabel 2) pada kedua hub dan juga pada interval 90°. Jarak bebas tidak boleh melebihi batas pemasangan Paralel Offset yang ditentukan dalam Tabel 1. Kencangkan semua baut pondasi dan ulangi Langkah 2 dan 3. Sejajarkan kembali kopling jika perlu.

4. Sisipkan Kotak
Kemas celah dan alur dengan pelumas tertentu sebelum memasukkan kisi-kisi. Perbaiki Grid ke arah yang sama; ini akan memastikan kontak kisi-kisi yang benar dengan pin yang tidak berputar di bagian penutup. Sebarkan kisi-kisi sedikit untuk melewati gigi kopling dan dudukan dengan palu lunak.

5. Kemas dengan Gemuk dan Rakitan Penutup
Isi ruang di antara dan di sekitar kisi-kisi dengan pelumas sebanyak mungkin dan bersihkan sisa siram dengan bagian atas kisi-kisi. Posisikan segel pada hub agar sejajar dengan lekukan pada penutup. Posisikan gasket pada flensa separuh penutup bawah dan pasang penutup sehingga tanda kecocokan berada pada sisi yang sama. Dorong gasket ke dalam sampai menempel pada segel dan kencangkan bagian penutup dengan pengencang, kencangkan hingga torsi yang ditentukan dalam Tabel. Pastikan gasket tetap pada posisinya selama pengencangan pengencang.
