Petunjuk Pemasangan Kopling Roda Gigi

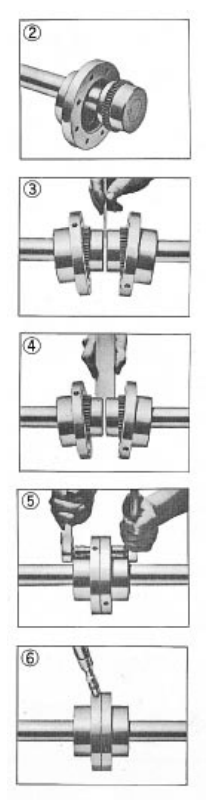

1. Pasang Selongsong, Segel & Hub Bergelang

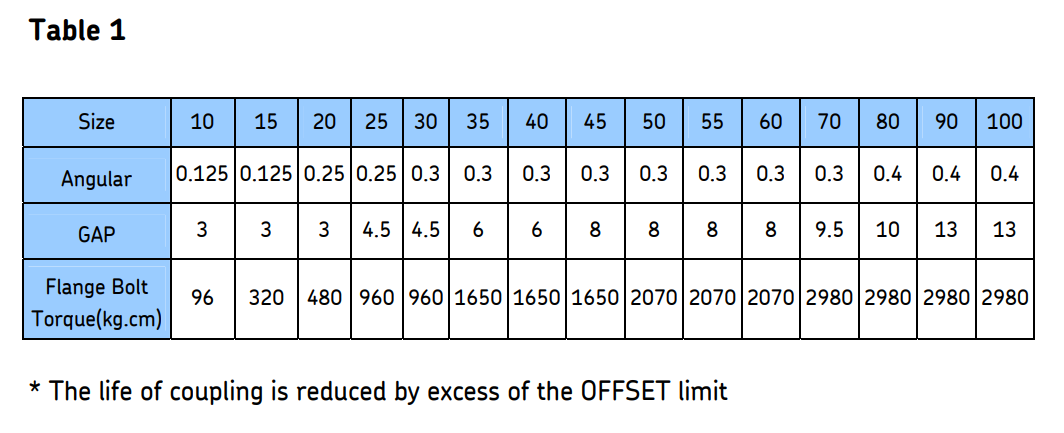

Bersihkan semua bagian. Olesi gigi gir mahkota dan O-Ring. Pasang O-Ring pada porosnya. Tempatkan selongsong berflensa dengan cincin segel pada porosnya, dan pasang hub pada porosnya masing-masing. Tutup alur pasak untuk mencegah kebocoran. Masukkan sekrup set dan kencangkan. Posisikan peralatan kira-kira sejajar dengan celah hub seperti pada Tabel 1.

2. Kesenjangan & Keselarasan Sudut

Gunakan batang pengatur jarak yang ketebalannya sama dengan celah yang ditentukan dalam Tabel 1. Masukkan batang dengan kedalaman yang sama dengan interval 90° dan ukur jarak bebas antara batang dan permukaan hub dengan peraba.

3. Penyelarasan Offset

Sejajarkan poros dengan batang lurus, periksa setiap 90°, mengacu pada Tabel 1. Periksa dengan peraba. Pastikan dengan dial gauge tidak melebihi batas offset.

4. Pasang Kopling

Masukkan paking di antara flensa dan kencangkan bautnya, posisikan lubang pelumas pada 90°. Kencangkan pengencang sesuai torsi yang ditentukan dalam Tabel 1.

5. Ukuran Besar (di atas ukuran 70)

Instal kopling seperti di atas. Lepaskan semua sumbat pelumas dan masukkan gemuk yang direkomendasikan ke dalam kopling sampai kelebihannya mengalir melalui lubang pelumas yang terbuka, lalu pasang. Isi minyak sampai meluap di lubang seberang yang terbuka.
